Guida all'uso dell'oscilloscopio PicoScope 6 155
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30

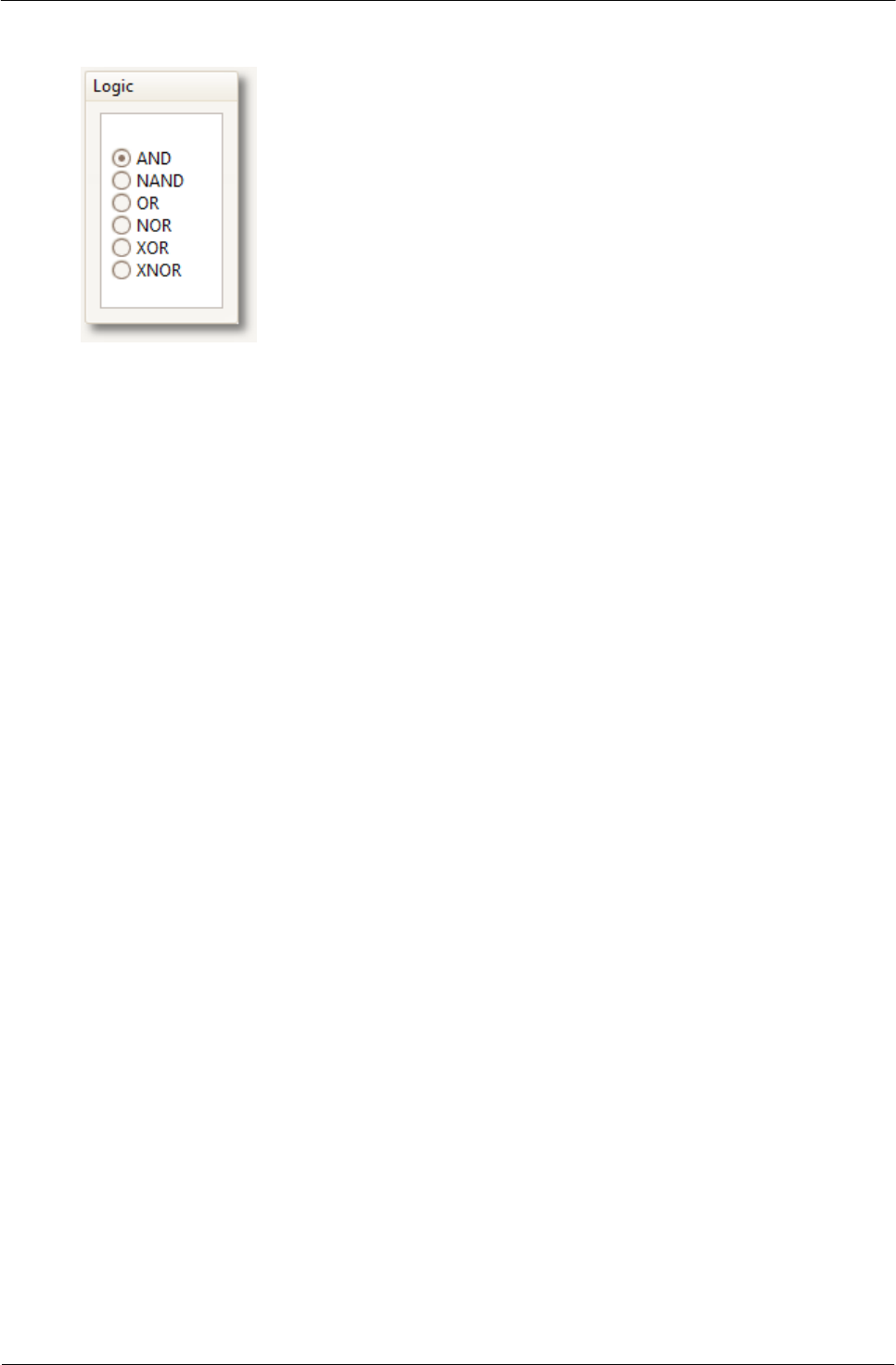

Controllo logico
Specifica l'operazione booleana utilizzata per combinare le
condizioni di trigger di ingresso. Nella logica di trigger sono
inclusi solo gli ingressi con la casella "Utilizzato"
selezionata (vedere sopra).
AND: devono essere soddisfatte tutte le condizioni di trigger
di ingresso
NAND: non deve essere soddisfatta nessuna delle condizioni
di trigger di ingresso
OR: deve essere soddisfatta una o più delle condizioni di
trigger di ingresso
NOR: non deve essere soddisfatta nessuna delle condizioni
di trigger di ingresso
XOR: deve essere soddisfatto un numero dispari delle
condizioni di trigger di ingresso
XNOR: deve essere soddisfatto un numero pari delle
condizioni di trigger di ingresso
