Guida all'uso dell'oscilloscopio PicoScope 6 153
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
7.9.2.2

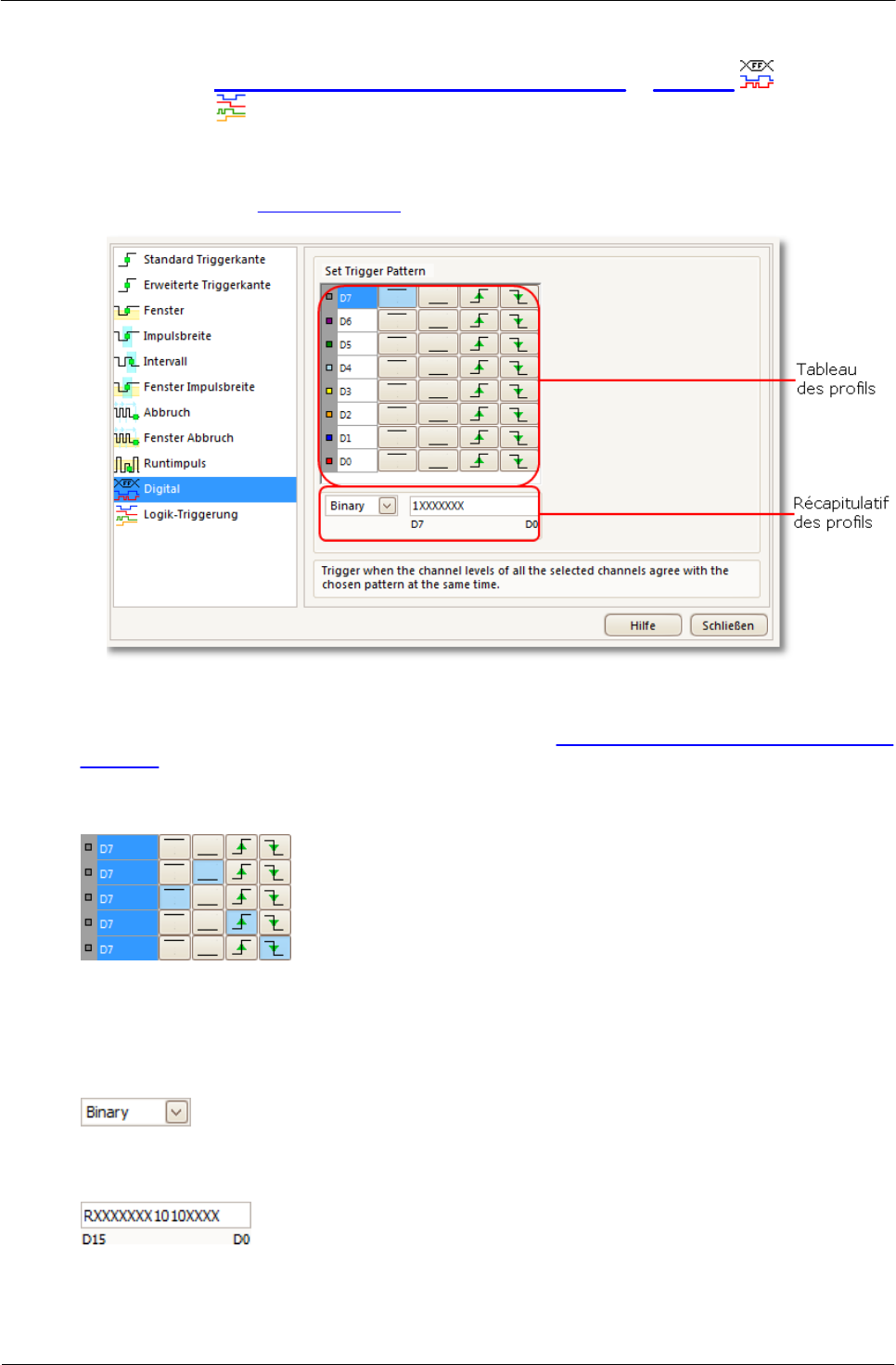

Finestra di dialogo Trigger digitale
Posizione:
finestra di dialogo Attivazione avanzata > Digitale e Logico
pulsanti
Scopo:
imposta l'attivazione su ingressi digitali
Applicabilità:
solo dispositivi MSO
Tabella di pattern
Elenca tutti gli ingressi disponibili selezionati nella finestra di dialogo Impostazione
digitale. È possibile monitorare ciascuno per un livello alto o basso o per un fronte
ascendente o discendente, oppure ignorarlo. È possibile specificare qualsiasi numero
di livelli, ma non più di una transizione (fronte).
D7 = X (indifferente)
D7 = 0 (basso livello)
D7 = 1 (alto livello)
D7 = R (fronte ascendente)
D7 = F (fronte discendente)
Sintesi pattern
Questa sezione contiene le stesse impostazioni della tabella dei pattern ma in
formato più conciso.
Il formato numerico da utilizzare per questa sezione è
Binario o Esadecimale.
Il pattern e la transizione di attivazione completi. In
modalità binaria i bit sono etichettati come indicato di
seguito:
X = indifferente
0 = 0 binario
1 = 1 binario
R = fronte ascendente
F = fronte discendente
