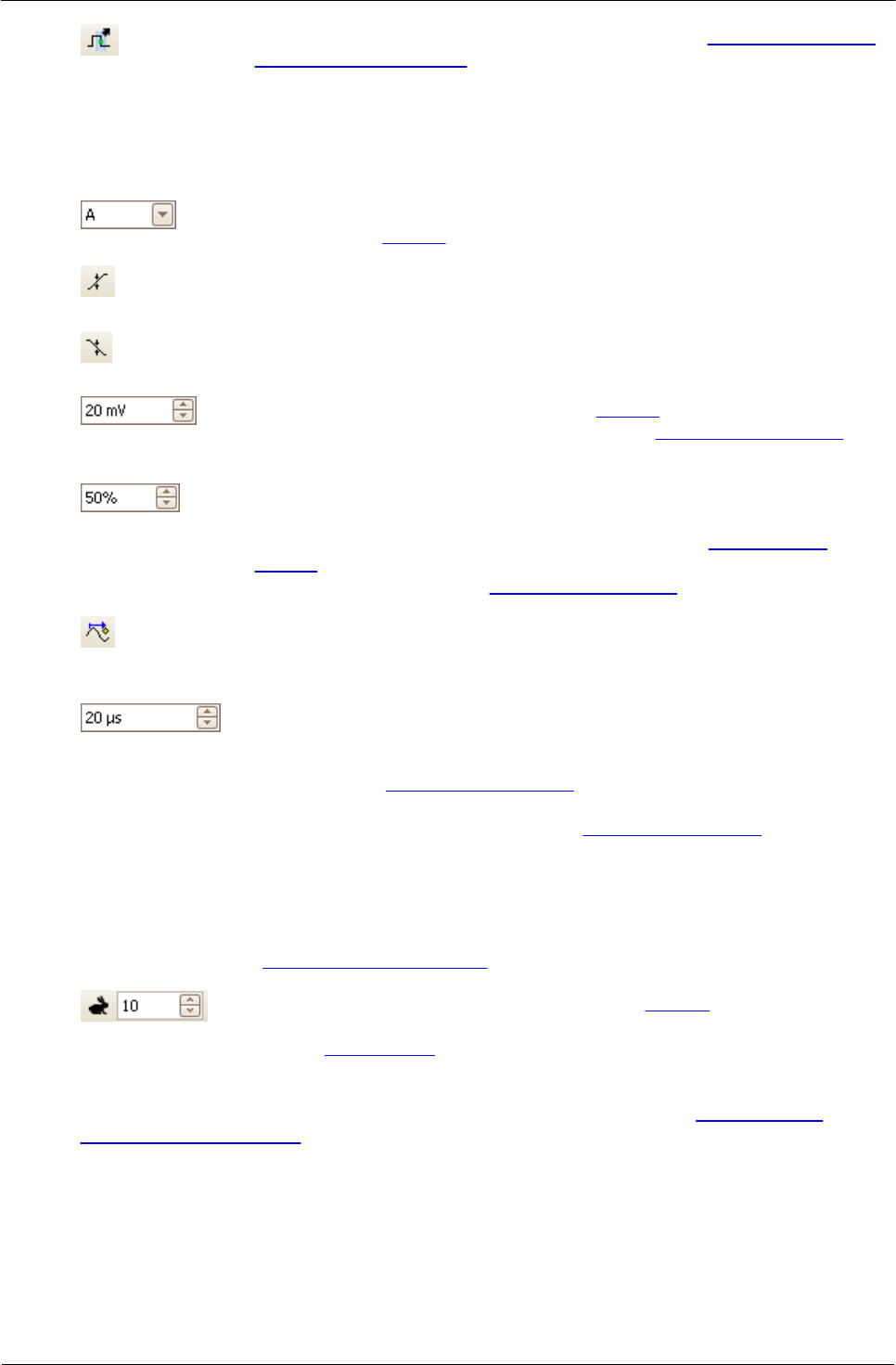

Azionamento avanzato. Fare clic per aprire la finestra di dialogo
Azionamento avanzato, che offre tipi di trigger aggiuntivi, oltre al
trigger a fronte unico. Se il pulsante è disattivato, nel controllo della
modalità di trigger è selezionato Nessuna o ETS, oppure
l'oscilloscopio non supporta questa modalità. Per attivare il
pulsante Attivazione avanzata, impostare il controllo su un'altra
modalità di trigger, quale Automatica, Ripeti o Unica.
Sorgente trigger. Il canale monitorato da PicoScope per la
condizione di trigger.
Fronte ascendente. Fare clic per attivare sul fronte ascendente
della forma d'onda.
Fronte discendente. Fare clic per attivare sul fronte discendente
della forma d'onda.
Livello trigger. Imposta il livello di trigger. È anche possibile
impostare il livello di trigger trascinando il marcatore di trigger in
alto o in basso nello schermo.
Tempo pre-trigger(da 0% a 100%). Questo parametro controlla
la quantità di forma d'onda visualizzata prima del punto di trigger.
Per impostazione predefinita è 50%, che pone il marcatore di
trigger al centro dello schermo. È anche possibile controllare il
parametro trascinando il marcatore di trigger a sinistra o a destra.
Abilita ritardo post-trigger. Fare clic su questo pulsante per
attivare o disattivare il controllo Ritardo post-trigger (vedi voce
successiva).
Ritardo post-trigger. Il ritardo post-trigger è il tempo per cui
PicoScope attende dopo il punto di trigger prima del
campionamento. È possibile modificare questo parametro anche
trascinando il marcatore di trigger quando è attivato il pulsante
Ritardo post-trigger. Quando si trascina il marcatore viene
visualizzata per un breve tempo la freccia post-trigger. Affinché
questo controllo abbia effetto, verificare che il pulsante Ritardo
post-trigger sia attivato.
Per informazioni sull'interazione dei controlli Tempo pre-trigger e
Ritardo post-trigger, vedere l'argomento di riferimento
"Temporizzazione trigger".
Acquisizioni rapide. In modalità trigger Rapido, è il numero di
forme d'onda da acquisire in una sequenza. Vengono acquisite con i
minimi tempi morti possibili tra di esse.
Normalmente la barra degli strumenti si trova nella parte inferiore della finestra del
programma, ma può essere spostata in alto mediante il comando Strumenti >
Preferenze > Opzioni > Barra degli strumenti inferiore in alto.
