Guida all'uso dell'oscilloscopio PicoScope 6 143
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
7.7.4.1

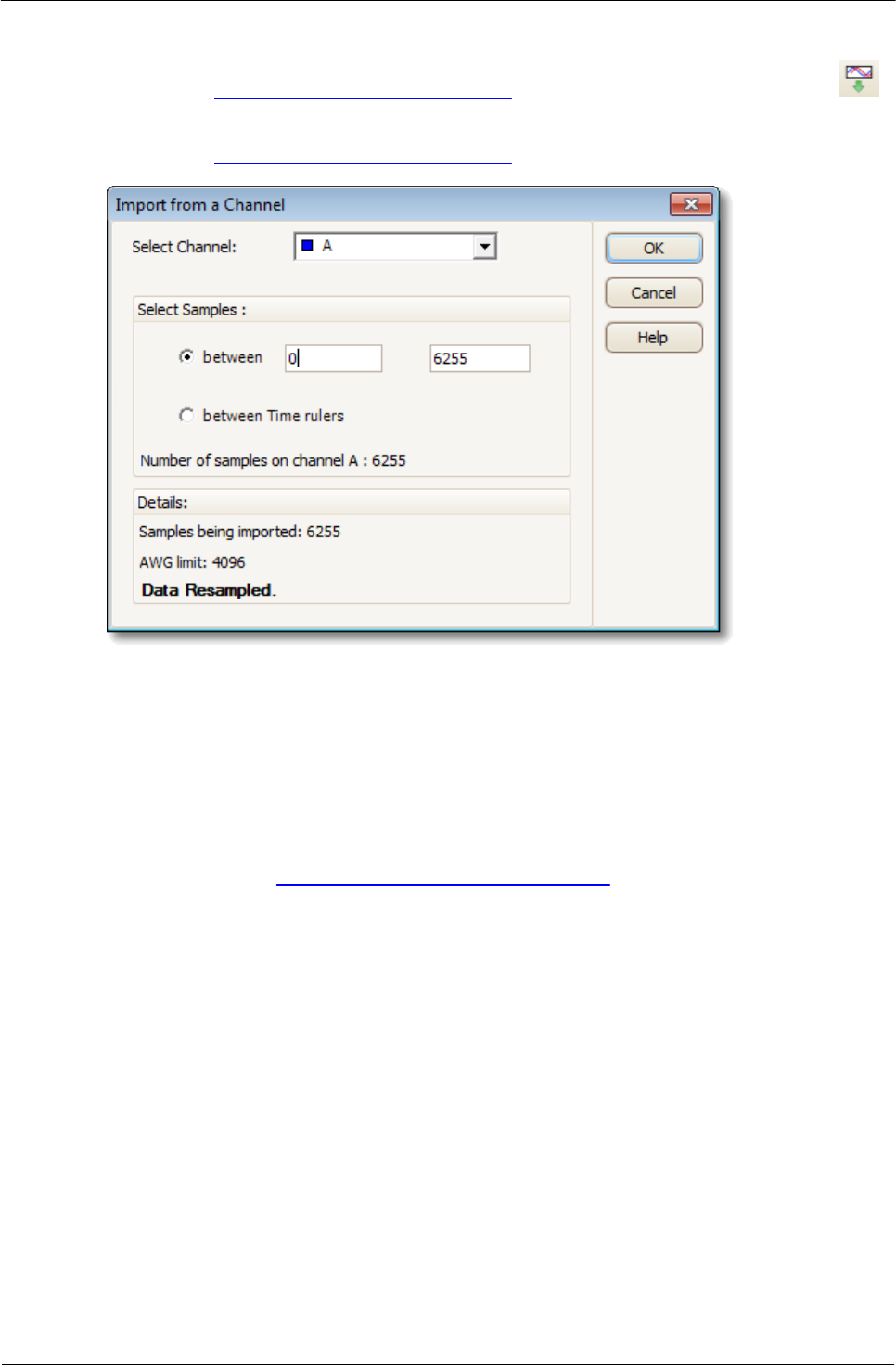

Finestra di dialogo Importa da canale
Posizione:
finestra Forma d'onda arbitraria > pulsante Importa da canale ( )
Scopo:
consente di copiare i dati acquisiti da un canale oscilloscopio nella
finestra Forma d'onda arbitraria
Seleziona canale: è possibile importare la forma d'onda più recente da qualsiasi
canale disponibile.
Seleziona
campioni: per impostazione predefinita viene importata l'intera
acquisizione. Il controllo consente di specificare un sottoinsieme
dell'acquisizione, tra numeri di campione specificati o tra righelli.
Il sottoinsieme può essere dimensionato in scala per adattarsi al
numero di campioni specificato nel controllo Campioni nella
finestra Forma d'onda arbitraria.
