Guida all'uso dell'oscilloscopio PicoScope 6 141
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30

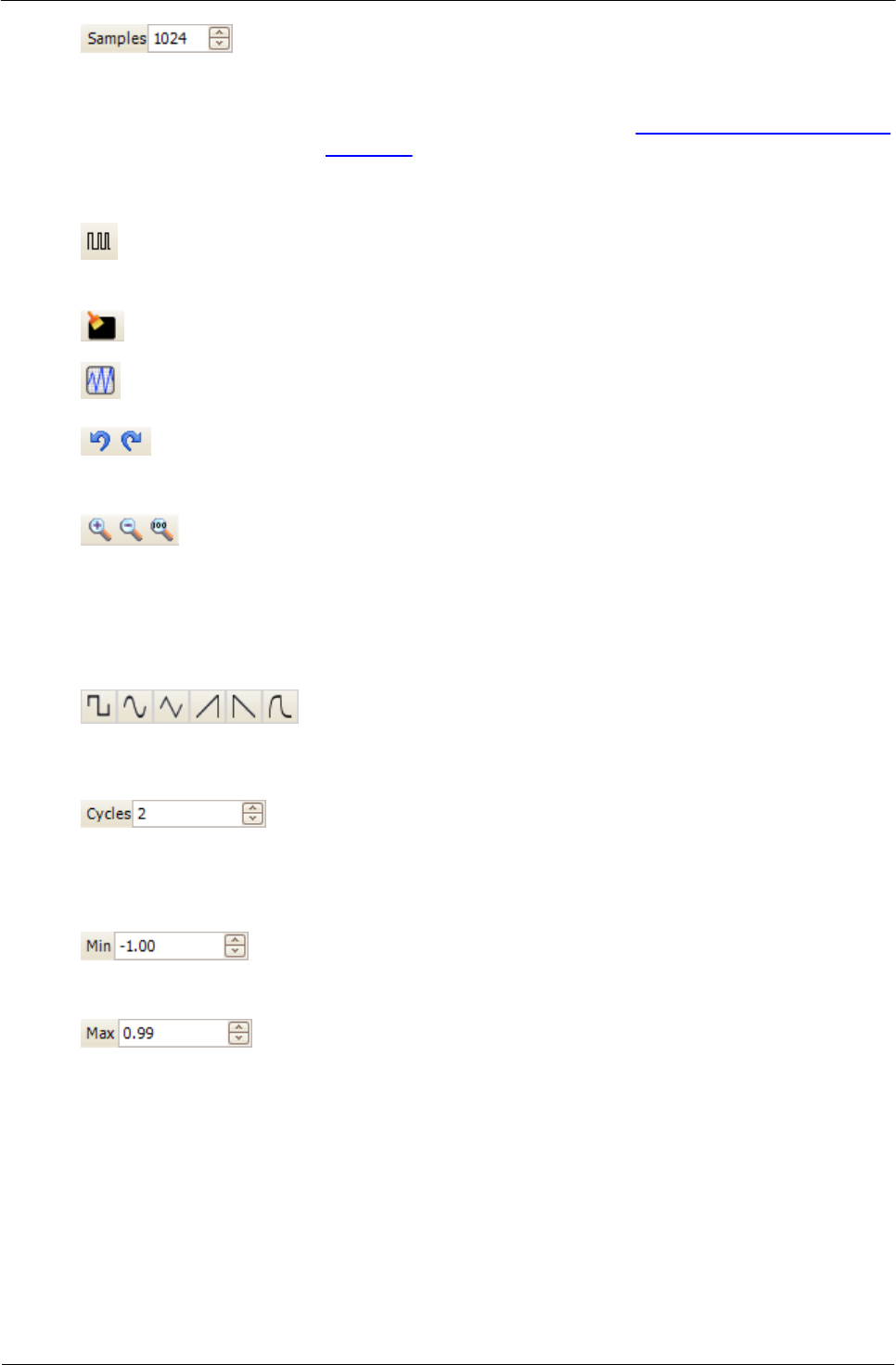

Campioni. Il numero di campioni nella forma d'onda
arbitraria. Ciascun campione rappresenta il valore del
segnale in un dato momento nel tempo e i campioni sono
distanziati nel tempo in modo uniforme. Per esempio, se
sono presenti 1024 campioni e il generatore di forma d'onda
arbitraria è impostato per la riproduzione a 1 kHz, ciascun
campione rappresenta (1/1 kHz ÷ 1024) o circa 0,98
microsecondi.
Flusso di bit. Traccia una sequenza di bit secondo i dati
binari o esadecimali specificati. I livelli logici alto e basso
sono regolabili.
Cancella. Cancella la forma d'onda arbitraria.
Normalizza. Regola la forma d'onda verticalmente in modo
che occupi l'intero intervallo [-1, +1]
Annulla e Ripeti. Il pulsante Annulla annulla l'ultima
modifica apportata alla forma d'onda arbitraria. Il pulsante
Ripeti annulla l'ultima azione del pulsante Annulla.
Strumenti di zoom. Per ingrandire o ridurre l'asse del
tempo, fare clic sui pulsanti di zoom "+" o "-", quindi fare
clic sull'area della forma d'onda. Fare clic sul pulsante
"100%" per ripristinare la scala originale dell'asse del
tempo.
Impostazioni della forma d'onda
Forme standard delle forme d'onda. Traccia una forma
d'onda standard con le impostazioni specificate nei controlli
numerici sotto la barra degli strumenti. La forma d'onda
corrente verrà cancellata.
Cicli. Il numero di cicli da tracciare. Questo comando viene
utilizzato insieme ai pulsanti delle forme standard delle
forme d'onda. Selezionare una delle forme d'onda
standard, quindi immettere il numero di cicli: PicoScope
traccia il numero di cicli richiesto della forma d'onda.
Minimo. Quando si preme uno dei pulsanti delle forme
d'onda standard, questo comando imposta il livello
minimo del segnale.
Massimo. Quando si preme uno dei pulsanti delle forme
d'onda standard, questo comando imposta il livello
massimo del segnale.
