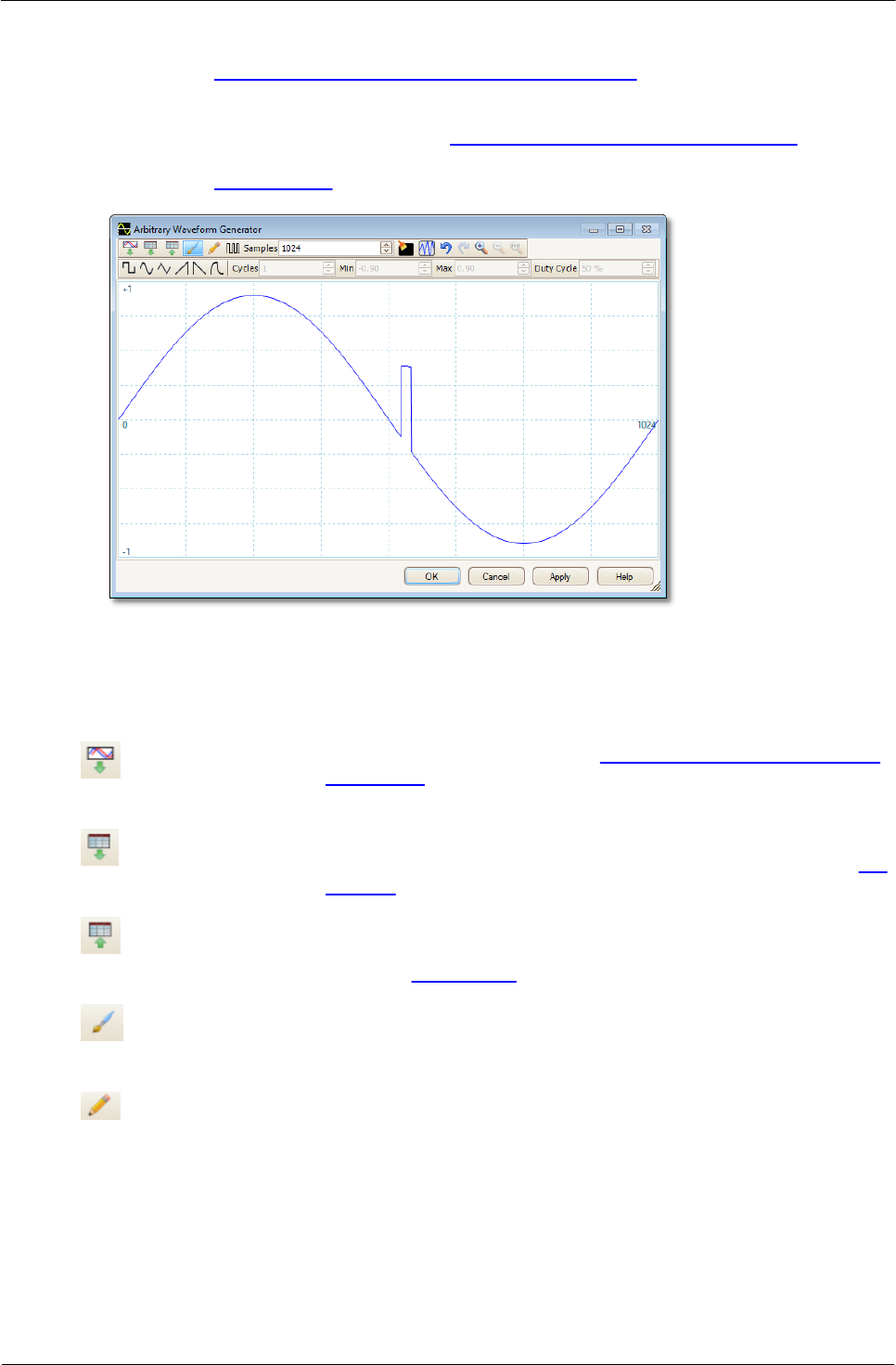

Finestra Generatore di forme d'onda arbitrarie
Posizione:
finestra di dialogo Generatore di segnale > Arbitrario
Scopo:
consente di importare, modificare, tracciare ed esportare forme d'onda
arbitrarie da caricare nel generatore di forme d'onda arbitrarie
dell'oscilloscopio. È inoltre possibile importare ed esportare i dati in
formato CSV per l'utilizzo in altre applicazioni.
Quando la forma d'onda desiderata viene visualizzata nella finestra, fare clic su OK
oppure su Applica per iniziare a utilizzarla.
Pulsanti della barra degli strumenti
Importa da canale. Apre la finestra di dialogo Importa
da canale, che consente di copiare una forma d'onda
dall'oscilloscopio nella finestra della forma d'onda arbitraria.
Importa. Visualizza una finestra di dialogo Apri che
consente di importare una forma d'onda arbitraria da un file
di testo.
Esporta. Visualizza una finestra di dialogo Salva con
nome che consente di salvare la forma d'onda arbitraria
come un file di testo.
Disegno a mano libera. Entra nella modalità di disegno a
mano libera, in cui è possibile tracciare qualsiasi forma
d'onda utilizzando il mouse.
Disegno a linee rette. Entra nella modalità a linee rette, in
cui è possibile fare clic sulla forma d'onda per tracciare una
linea retta dal punto precedente. Per avviare una nuova
serie di linee, fare nuovamente clic sul pulsante.
