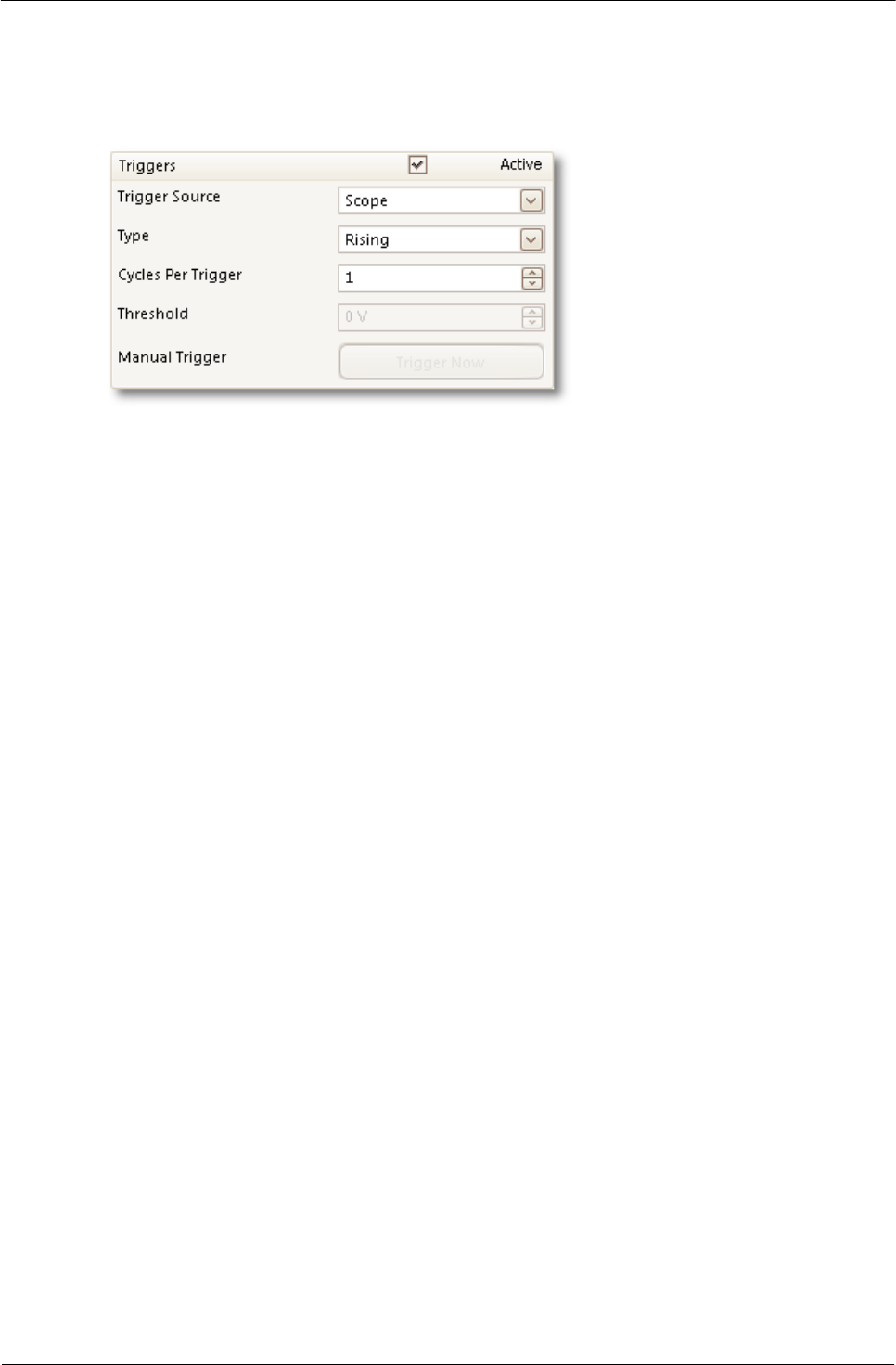

Comandi Trigger
Normalmente il generatore di segnale è sempre in esecuzione. Se si abilita
l'attivazione, il generatore di segnale attende un evento specifico prima di generare
un'uscita.
Attivo. Selezionare la casella per abilitare l'attivazione del generatore di segnale.
Sorgente trigger. Specifica il segnale che verrà utilizzato per attivare il generatore di
segnale:
Oscilloscopio. La stessa condizione di trigger che attiva l'oscilloscopio.
Manuale. Il pulsante Attiva ora.
Ingresso ext. L'ingresso contrassegnato come EXT (se presente)
sull'oscilloscopio.
Tipo. La condizione che deve essere soddisfatta dal segnale di trigger:
Ascendente. Il generatore di segnale inizia a funzionare quando il segnale di
trigger passa da basso a alto.
Discendente. Il generatore di segnale inizia a funzionare quando il segnale di
trigger passa da alto a basso.
Impulso rettangolare alto. Il generatore di segnale è in esecuzione ogni
qualvolta il segnale di trigger è alto.
Impulso rettangolare basso.Il generatore di segnale è in esecuzione ogni
qualvolta il segnale di trigger è alto.
Cicli per trigger. Il numero di cicli della forma d'onda specificata da generare ogni
volta che viene attivato il generatore. Se il Tipo di trigger è Impulso rettangolare
alto o Impulso rettangolare basso, il generatore si arresta quando il segnale di
impulso rettangolare diventa inattivo, anche se non è stato generato il numero di cicli
richiesto.
Soglia. Disponibile solo quando Sorgente trigger è Ingresso ext. Imposta il livello
di tensione utilizzato per distinguere tra gli stati alto e basso del segnale di trigger.
Trigger manuale. Disponibile solo quando Sorgente trigger è Manuale. Se Tipo è
Ascendente o Discendente, la pressione del pulsante attiva il generatore di segnale
in modo da generare il numero di cicli specificato. Se Tipo è Impulso rettangolare
alto o Impulso rettangolare basso, la pressione del pulsante avvia il generatore di
segnale per la generazione di cicli indefinitamente o lo arresta.
