7.7.1.2

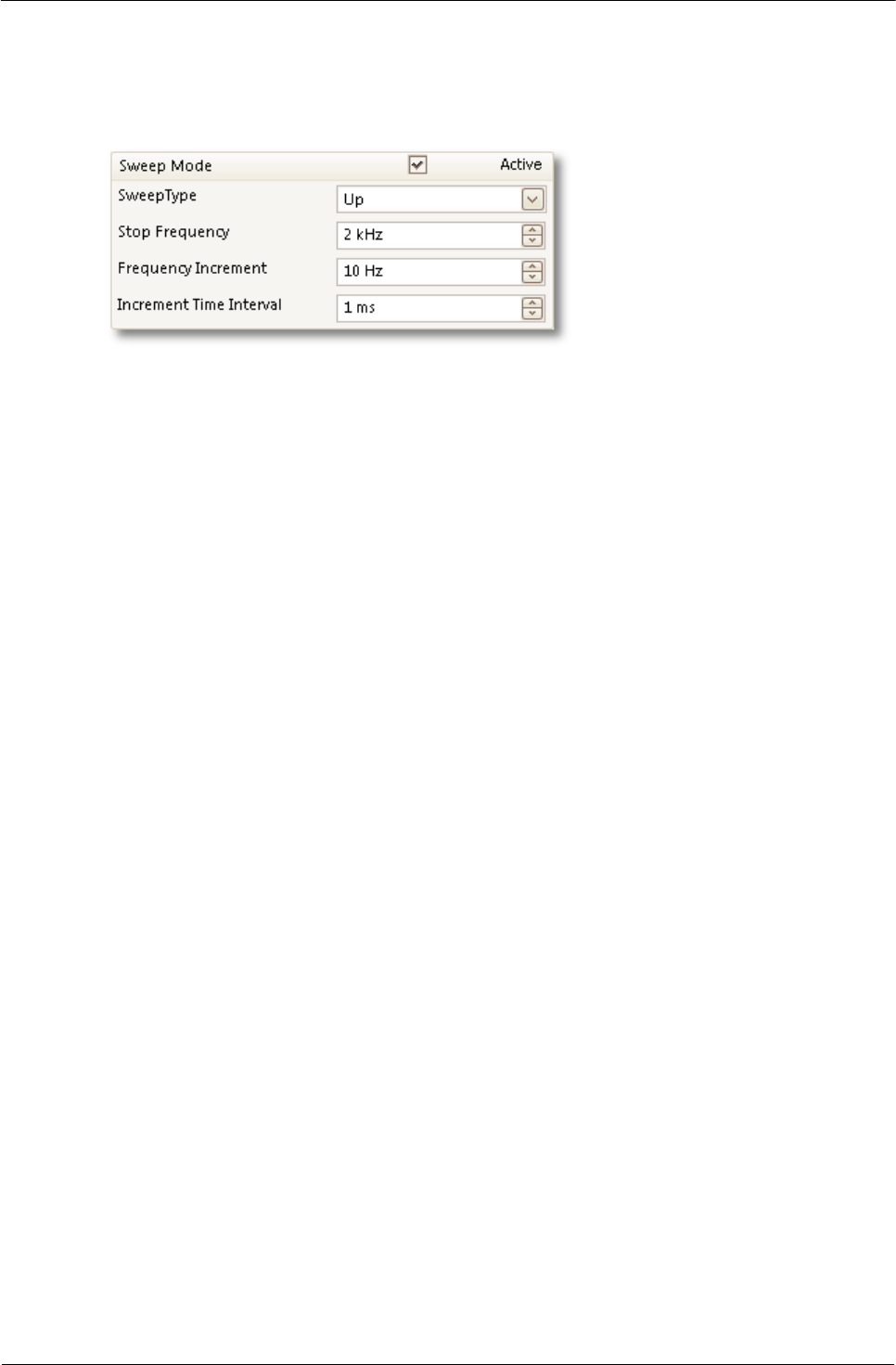

Controlli di scansione
Normalmente il generatore di segnale genera una frequenza fissa definita dal
controllo Frequenza di avvio. In modalità scansione, genera una frequenza che
varia tra due limiti specificati.
Attivo. Selezionare la casella per abilitare la modalità scansione.
Tipo di scansione. Specifica la direzione in cui viene scansionata la frequenza.
Frequenza di arresto. In modalità scansione, il generatore smette di aumentare la
frequenza quando questa raggiunge la Frequenza di arresto.
Incremento di frequenza. In modalità scansione, il generatore aumenta o riduce la
frequenza di questa quantità a ogni Intervallo di tempo di incremento.
Intervallo di tempo di incremento. In modalità scansione, il generatore aumenta o
riduce la frequenza dell'Incremento di frequenza ogni volta che questo intervallo
termina.
