7.7.1.1
Controlli di base

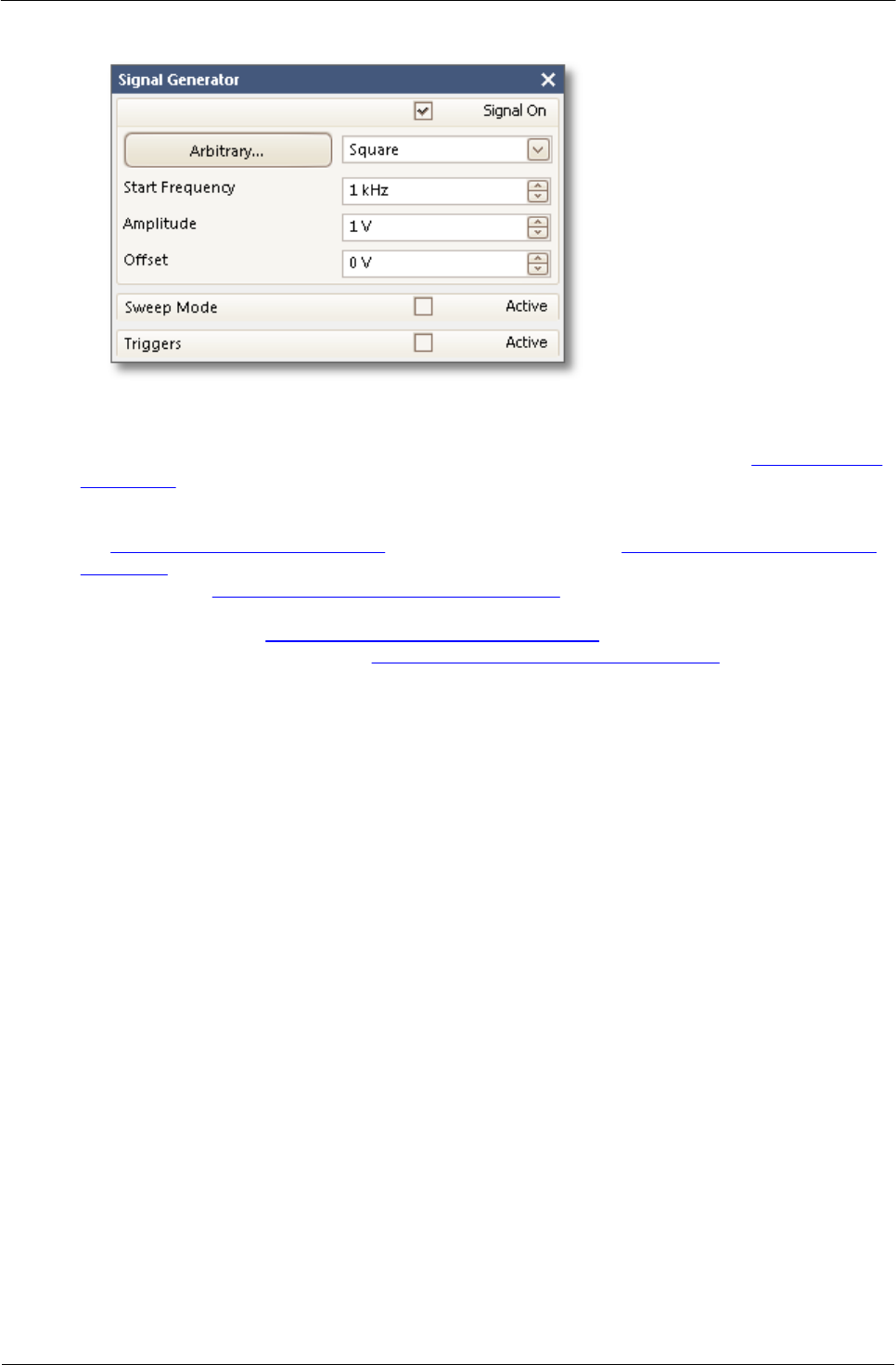

Attiva segnale. Selezionare la casella per abilitare il generatore di segnale.
Tipo segnale. Consente di selezionare il tipo di segnale da generare. L'elenco dei tipi
di segnale dipende dalle possibilità dell'oscilloscopio.
Importa. Apre una finestra di dialogo di selezione di file che consente di importare
un file di forma d'onda arbitraria. Il file viene caricato nel generatore di forma d'onda
arbitraria e il generatore viene attivato. Il pulsante è disponibile solo se l'oscilloscopio
dispone di un generatore di forma d'onda arbitraria.
Arbitraria. Apre la finestra Forma d'onda arbitraria. Il pulsante è disponibile solo
se l'oscilloscopio dispone di un generatore di forma d'onda arbitraria.
Frequenza di avvio. Immettere il valore nella casella o utilizzare i pulsanti freccia
per selezionare la frequenza. Se l'oscilloscopio dispone di un generatore di scansione
di frequenza, la casella imposta la frequenza di avvio della scansione.
Ampiezza. L'ampiezza della forma d'onda misurata da picco a picco. Per esempio, se
Ampiezza è 1 V e Compensazione è 0 V, l'uscita avrà un picco negativo di –0,5 V e
un picco positivo di +0,5 V.
Compensazione. Il valore medio del segnale. Per esempio, quando la
Compensazione è 0 V, un'onda sinusoidale o quadra avrà tensioni di picco positive e
negative uguali.
