7.4.1

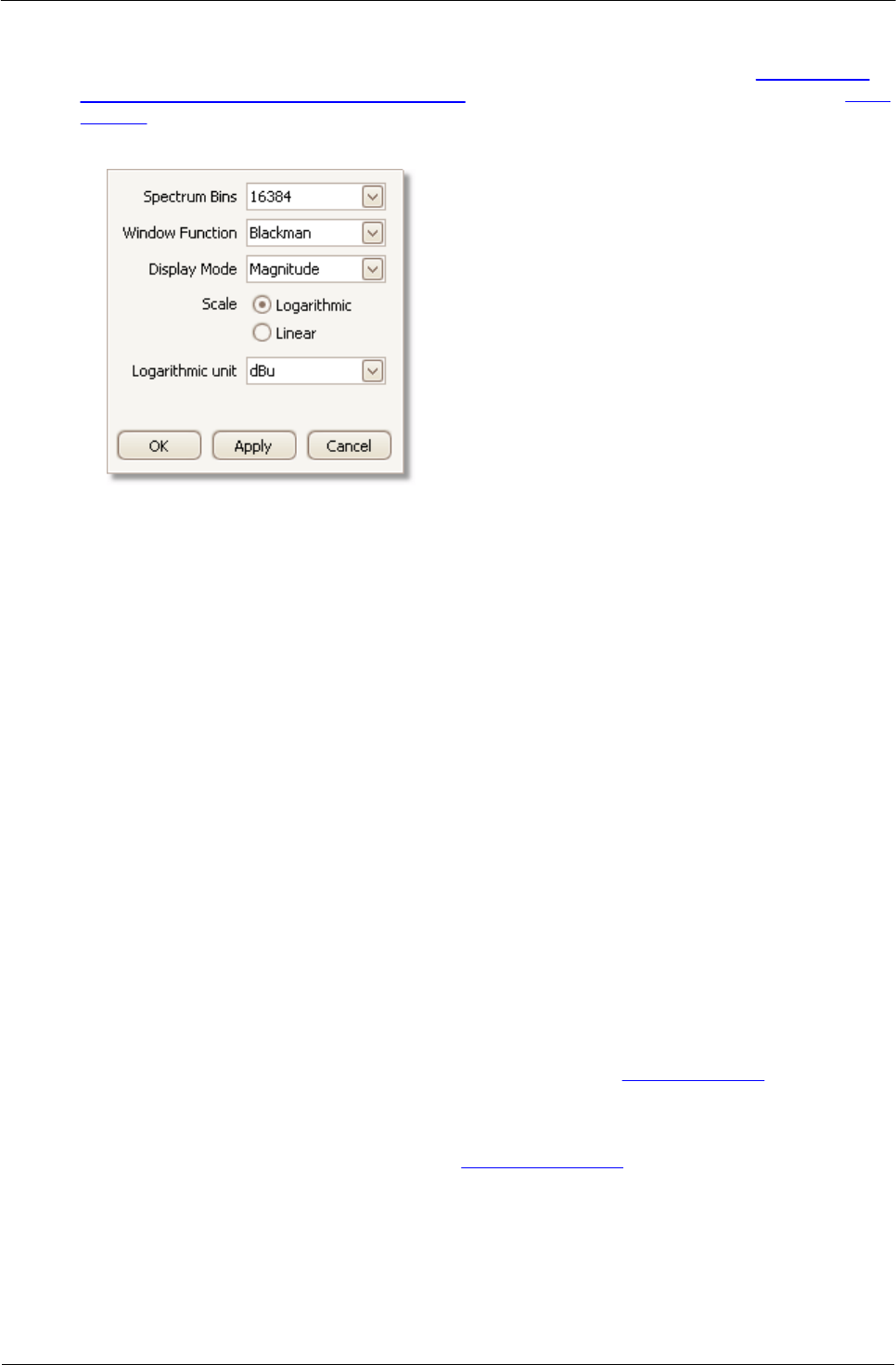

Finestra di dialogo Opzioni spettro
Viene visualizzata quando si fa clic sul pulsante Opzioni spettro nella barra degli
strumenti Impostazione acquisizione. È disponibile solo quando è aperta una vista
spettro. Contiene controlli che determinano il modo in cui PicoScope converte in una
vista spettro la forma d'onda sorgente nella vista oscilloscopio corrente.
Bin
spettro
Il numero di bin di frequenza in cui è diviso lo spettro. Questo
controllo imposta il numero massimo di bin di frequenza che il
software può essere o no in grado di fornire secondo altre
impostazioni. Il limite principale è che il numero di bin non può
superare di molto la metà del numero di campioni nella forma
d'onda sorgente.
Se la forma d'onda sorgente contiene meno campioni del
necessario (ossia, meno del doppio del numero dei bin di
frequenza), PicoScope riempie con zeri la forma d'onda fino alla
potenza di due successiva. Per esempio, se la vista oscilloscopio
contiene 10.000 campioni e si imposta Bin spettro su 16384,
PicoScope riempie con zeri la forma d'onda a 16.384 campioni,
la potenza di due più vicina superiore a 10.000. Utilizza quindi i
16.384 campioni per fornire 8.192 bin di frequenza, non i
16.384 richiesti.
Se la forma d'onda sorgente contiene più campioni del
necessario, PicoScope utilizza tutti i campioni necessari,
partendo dall'inizio del buffer della forma d'onda. Per esempio,
se la forma d'onda sorgente contiene 100.000 campioni e sono
stati richiesti 16.384 bin di frequenza, PicoScope ha necessità di
soli 2 x 16.384 = 32.768 campioni, quindi utilizza i primi 32.768
campioni dal buffer della forma d'onda e ignora il resto. La
quantità di dati effettivamente usati è visualizzata come
impostazione Porta temporale nel foglio Proprietà.
Funzione
finestra
Consente di scegliere una delle funzioni finestra standard per
ridurre l'effetto del funzionamento su una forma d'onda limitata
nel tempo. Vedere Funzioni finestra.
Modalità
visualizzazione
È possibile scegliere tra Ampiezza, Media o Tenuta di picco.
