Controllo Uscite digitali DrDAQ USB
Posizione:
Barra degli strumenti Canali DrDAQ USB > Pulsante Uscite
digitali:
Scopo:
consente di impostare le caratteristiche delle quattro uscite digitali sul
blocco di morsetti a vite.

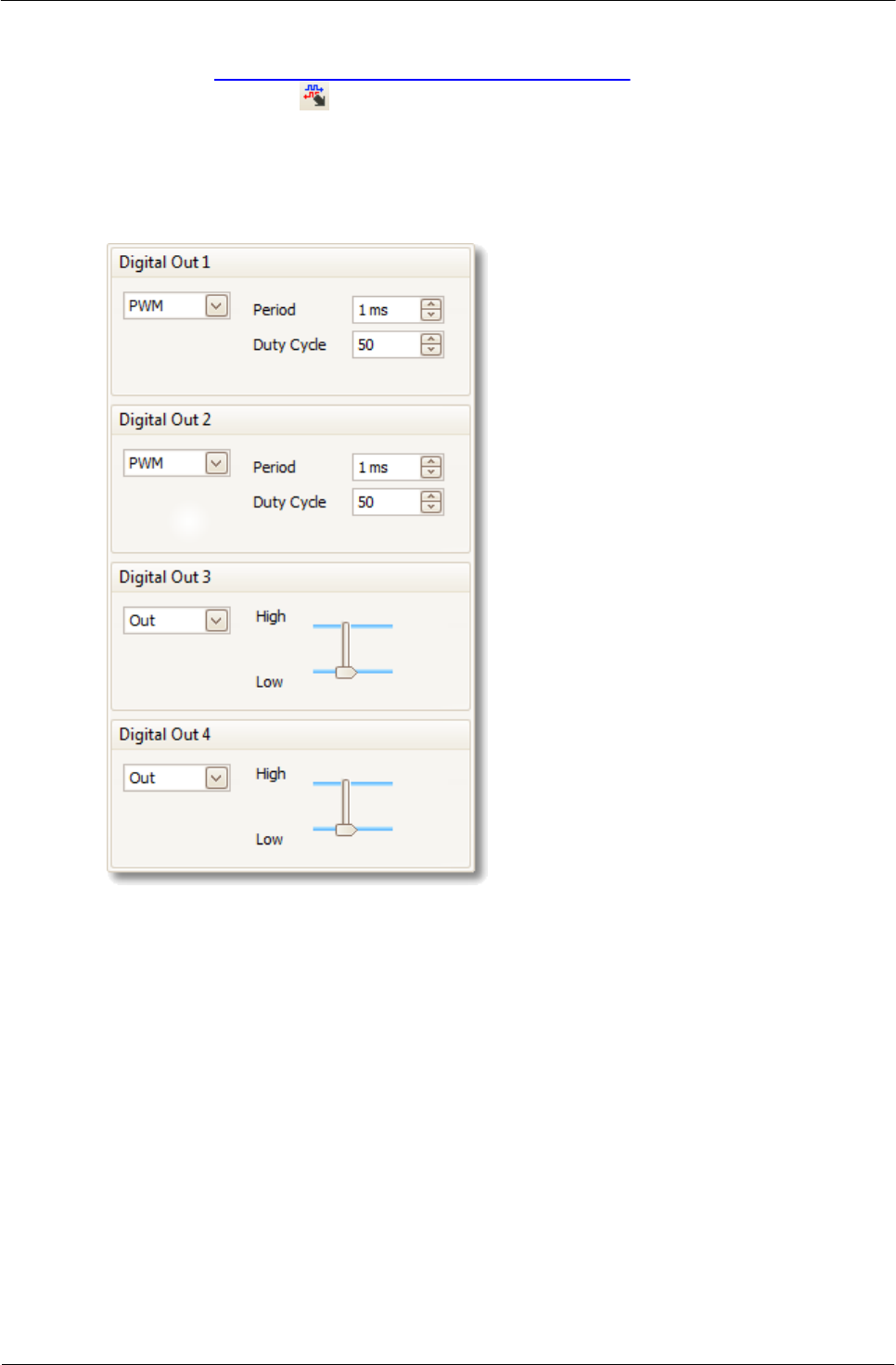

Ciascuna uscita dispone del proprio set di controlli:
Controllo PWM/Uscita: Impostato su Uscita: è possibile impostare l'uscita su
un segnale logico basso fisso (circa 0 V) o logico alto fisso
(circa 3,3 V)
Impostato su PWM: l'uscita è una forma d'onda a due livelli
(che si alterna tra 0 V e 3,3 V) con Ciclo di funzionamento
e Periodo variabili. È possibile filtrare il segnale in modo da
generare un livello CC proporzionale al ciclo di
funzionamento.
Periodo: il tempo tra due impulsi successivi sull'uscita
Ciclo di funzionamento: la percentuale del Periodo per cui l'uscita è alta.
