Controllo LED RGB DrDAQ USB
Posizione:

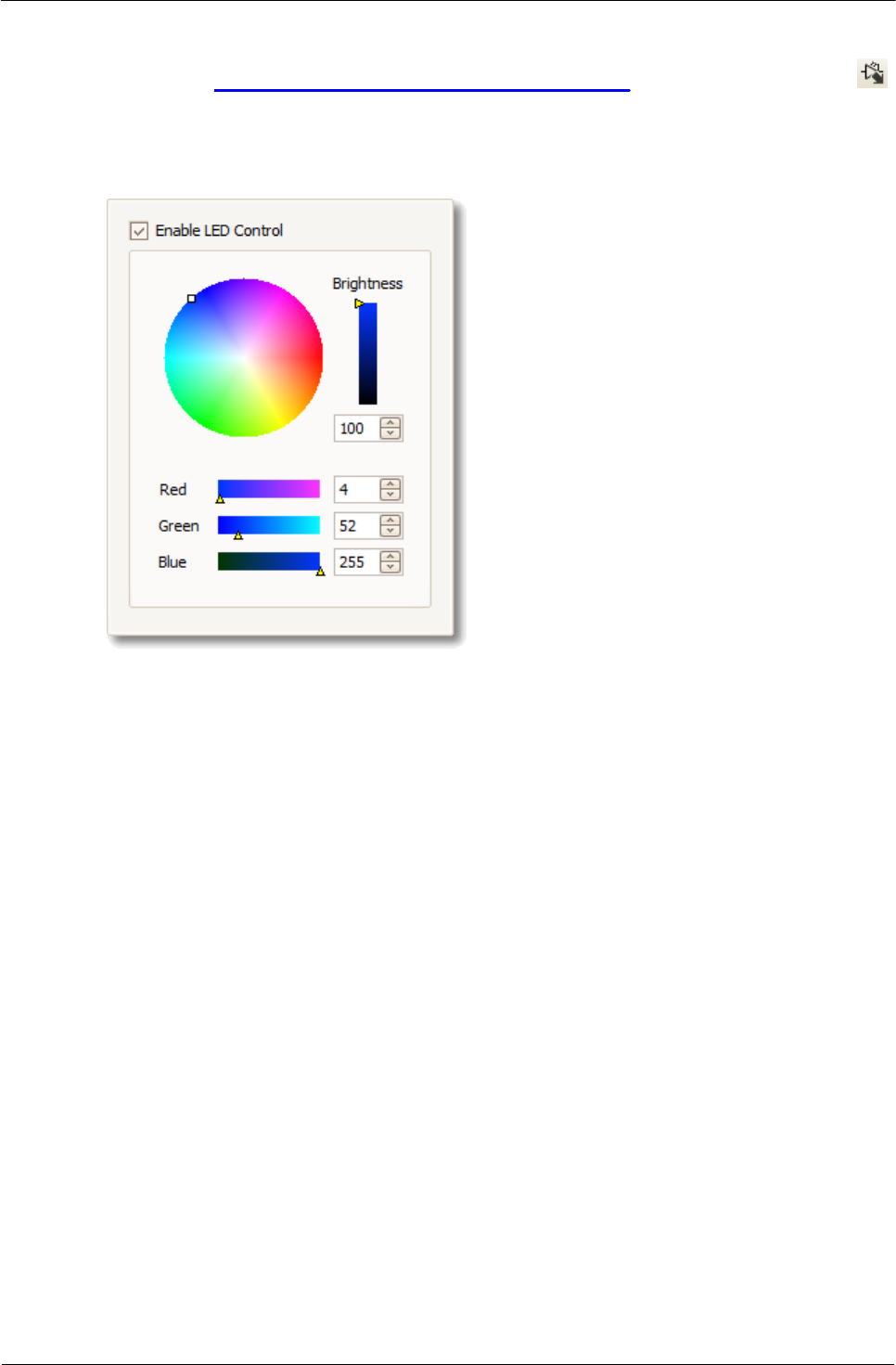

Barra degli strumenti Canali DrDAQ USB > Pulsante LED RGB:
Scopo:
consente di impostare il colore del LED integrato su un colore tra 16,7
milioni
Abilita controllo LED: Casella selezionata: è possibile impostare il LED RGB
integrato su qualsiasi colore
Casella deselezionata: il LED funziona normalmente
lampeggiando per indicare l'acquisizione di dati sui canali di
ingresso
Altri controlli: Sperimentare con i controlli per vederne le funzioni.
