Guida all'uso dell'oscilloscopio PicoScope 6 119
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
7.1.2

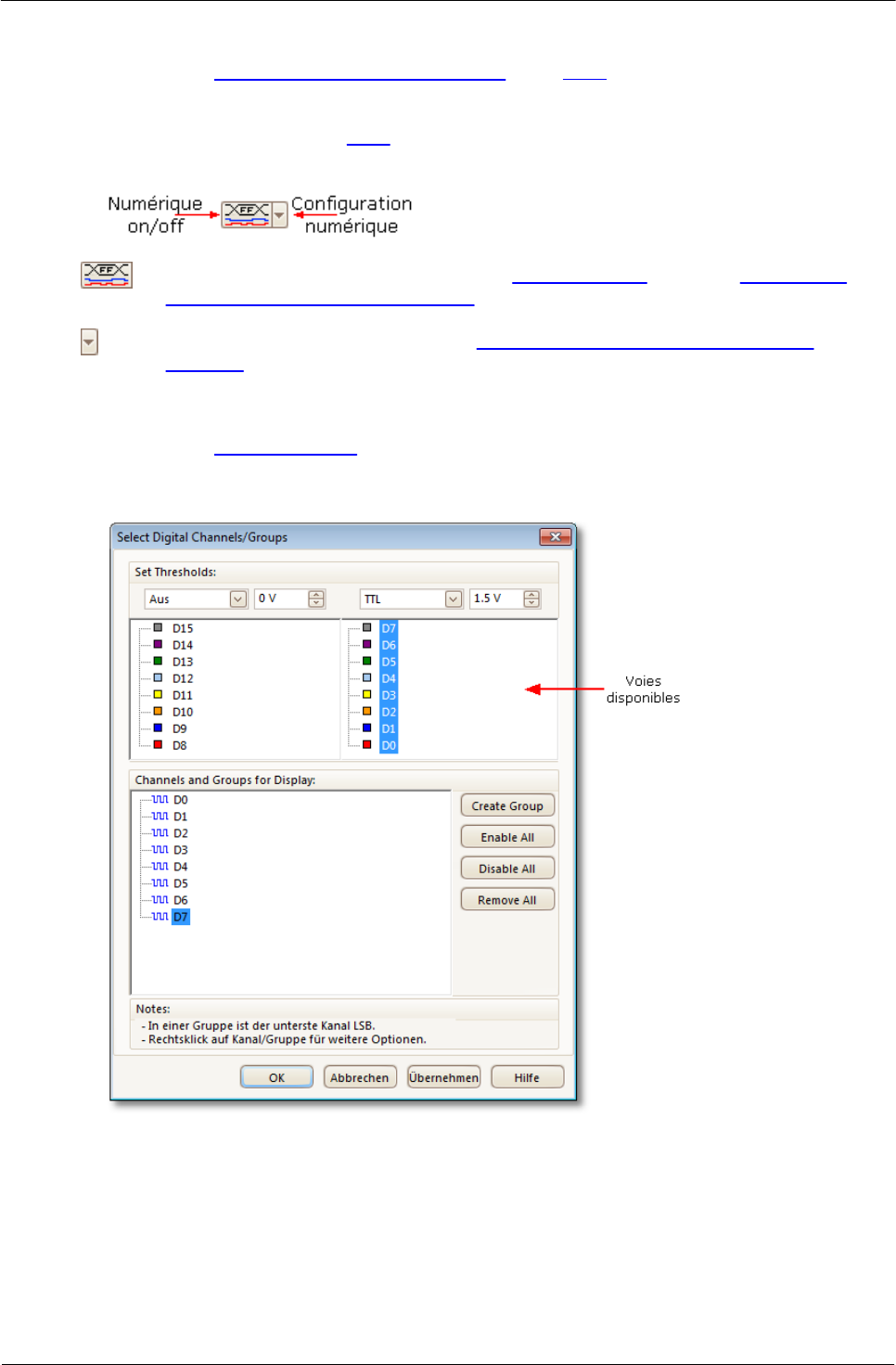

Pulsante Ingressi digitali
Posizione:
Barra degli strumenti Canali (solo MSO)
Scopo:
controlla le impostazioni per gli ingressi digitali di un oscilloscopio a
segnali misti (MSO)
Digitale on/off Attiva o disattiva la vista digitale. Se nella finestra di
dialogo Impostazione digitale gli ingressi digitali sono attivati, restano
attivi anche se nascosti dalla vista.
Impostazione digitale. Apre la finestra di dialogo Impostazione
digitale per la scelta del canale e le opzioni.
7.1.2.1
Finestra di dialogo Impostazione digitale
Posizione:
pulsante MSO
Scopo:
controlla gli ingressi digitali di un MSO (oscilloscopio a segnali misti)
