7.1.1.2
Filtraggio passa basso
La funzione di filtraggio passa basso è in grado di rifiutare le alte frequenze da
qualsiasi canale di ingresso selezionato. Il controllo di filtraggio si trova nella finestra
dialogo Opzioni avanzate canale, che si apre facendo clic sul pulsante Opzioni
canale ( ) per il relativo canale nella barra degli strumenti Canali. Il controllo
determina la frequenza di taglio del filtro, che deve essere inferiore alla metà della
frequenza di campionamento mostrata nel foglio Proprietà.
Per la disponibilità vedere Tabella delle caratteristiche dei dispositivi.

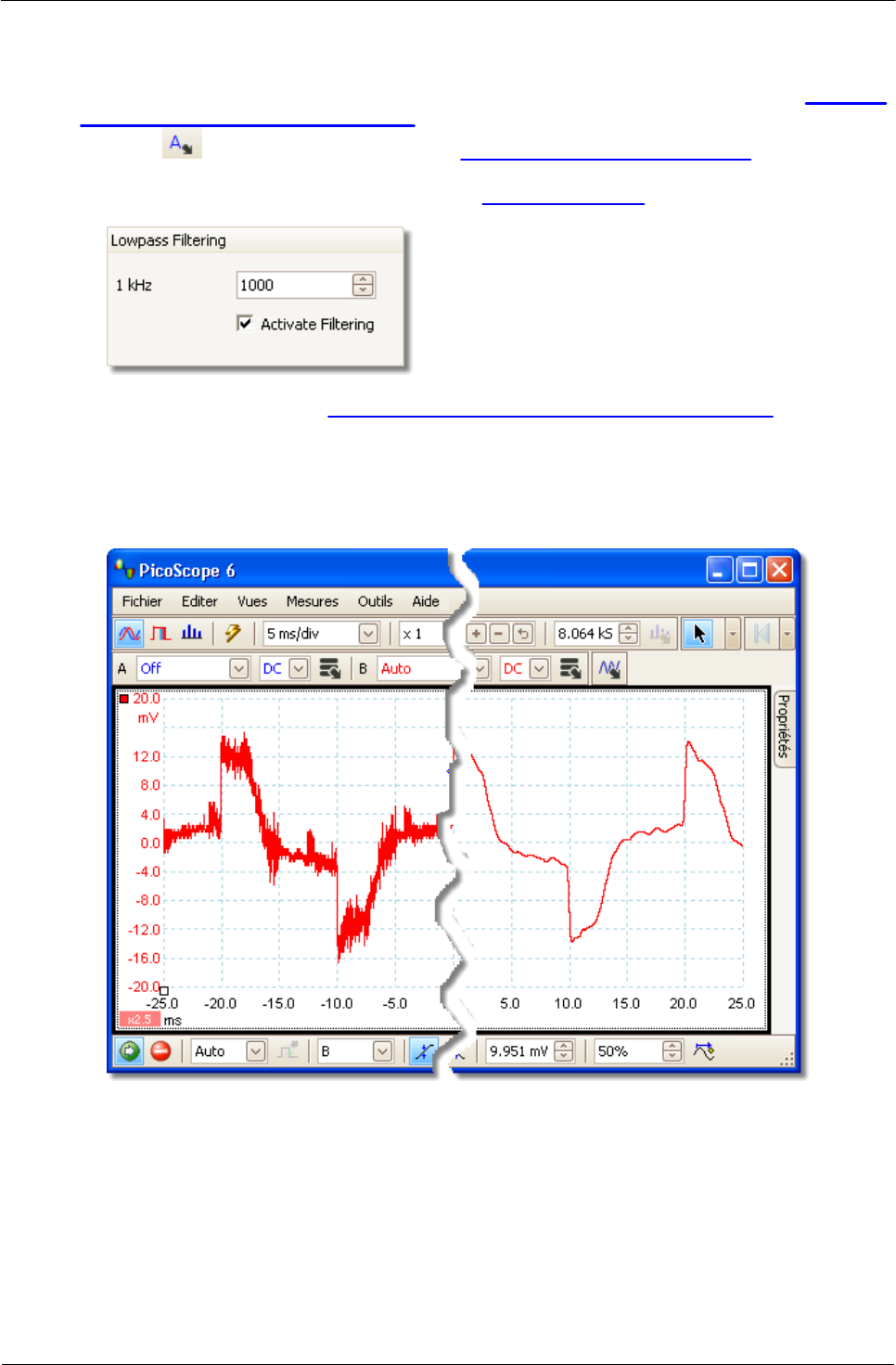

Il filtraggio passa basso è utile per eliminare il rumore. La schermata divisa di seguito
mostra l'effetto dell'applicazione di un filtro passa basso da 1 kHz su un segnale
rumoroso. La forma sottostante del segnale viene conservata ma si elimina il rumore
ad alta frequenza.
A sinistra: prima del filtraggio passa basso. A destra: dopo un filtraggio passa
basso da 1 kHz.
