7.1.1.1

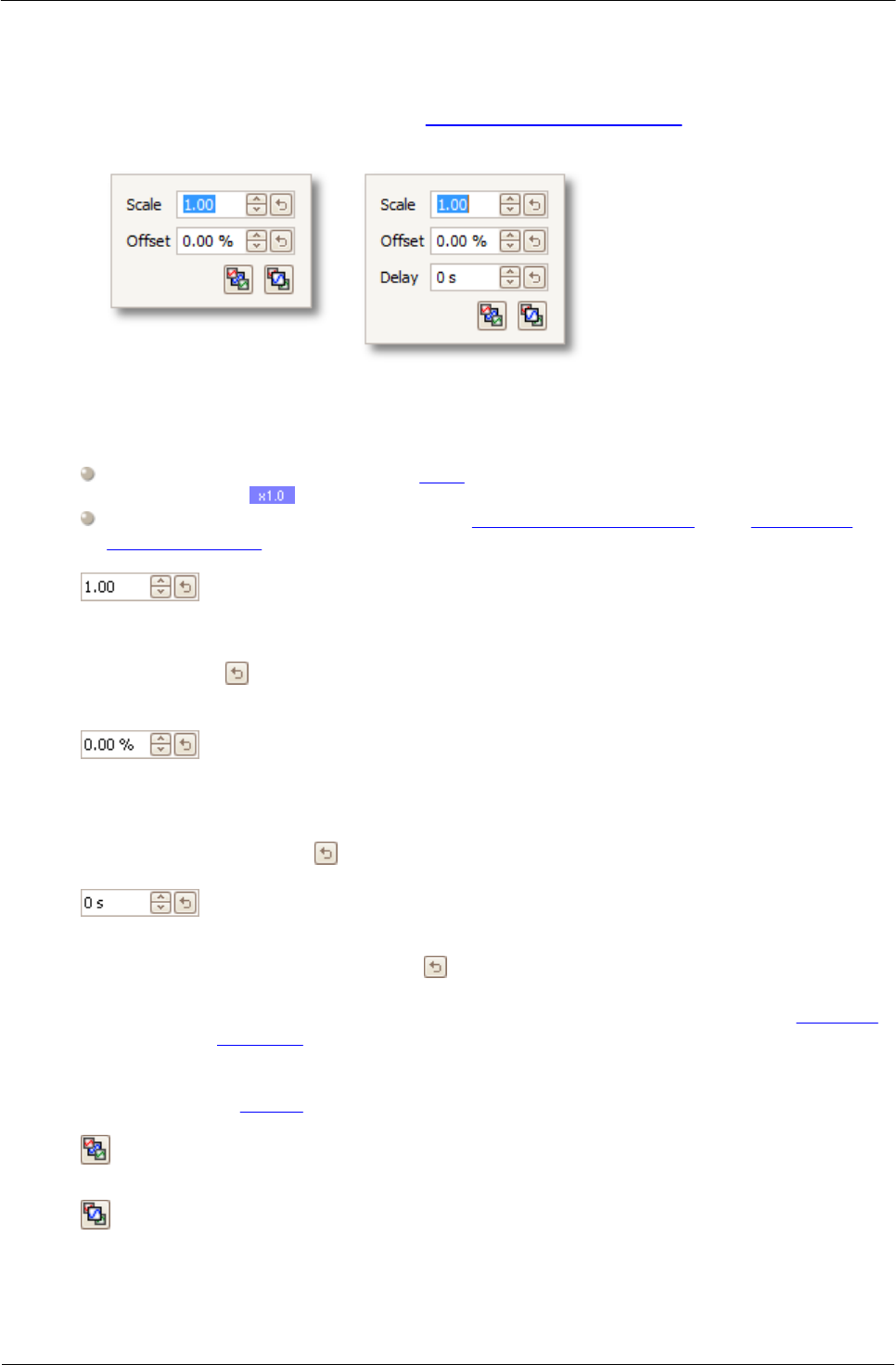

Controlli per il dimensionamento in scala degli assi
I controlli per il dimensionamento in scala degli assi sono caselle di controllo
che consentono di modificare la scala e la compensazione di ogni singolo asse
verticale. Se l'asse appartiene a una forma d'onda di riferimento, se ne può anche
regolare il ritardo rispetto alle forme d'onda in tempo reale.
Controlli per una forma
d'onda in tempo reale
Controlli per una forma
d'onda di riferimento
Esistono due modi per aprire il controllo di dimensionamento in scala degli assi: -
Per un canale visualizzato in una vista: fare clic sul pulsante di dimensionamento in
scala colorato ( ) nella parte inferiore dell'asse verticale
Per un canale di ingresso: Fare clic sul pulsante Opzioni canale nella barra degli
strumenti Canali
Controllo del dimensionamento in scala. Aumentare per ingrandire
la forma d'onda, diminuire per ridurla. L'asse verticale viene
ridimensionato di conseguenza, in modo che sia sempre possibile
leggere la tensione corretta dall'asse. Fare clic sul pulsante di ripristino
( ) per tornare alla scala 1,0. Il pulsante del dimensionamento in scala
mostra sempre la scala selezionata.
Controllo della compensazione. Aumentare per spostare in alto la
forma d'onda nel display, diminuire per spostarla in basso. L'asse
verticale si sposta di conseguenza, in modo che sia sempre possibile
leggere la tensione corretta dall'asse. La regolazione di questo controllo
equivale a fare clic e trascinare l'asse verticale. Fare clic sul pulsante di
ripristino ( ) per tornare a una compensazione pari a 0,00%.
Controllo del ritardo (solo per forme d'onda di riferimento).
Aumentare per spostare la forma d'onda a sinistra rispetto al punto di
riferimento del tempo, diminuire per spostarla a destra. Fare clic sul
pulsante di ripristino ( ) per tornare a un ritardo di 0 s.
La posizione del punto di riferimento temporale dipende dalla modalità
di trigger in cui si trova PicoScope. Se la modalità di trigger è Nessuna,
il ritardo viene misurato rispetto al bordo sinistro del display. In tutte le
altre modalità di trigger, il ritardo viene misurato rispetto al marcatore
di trigger.
Porta dietro. Traccia il canale dietro tutti gli altri. Utilizzare se il canale
copre un altro canale di interesse.
Porta davanti. Traccia il canale davanti a tutti gli altri. Utilizzare se il
canale è nascosto dietro un altro.
