Guida all'uso dell'oscilloscopio PicoScope 6 113
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30

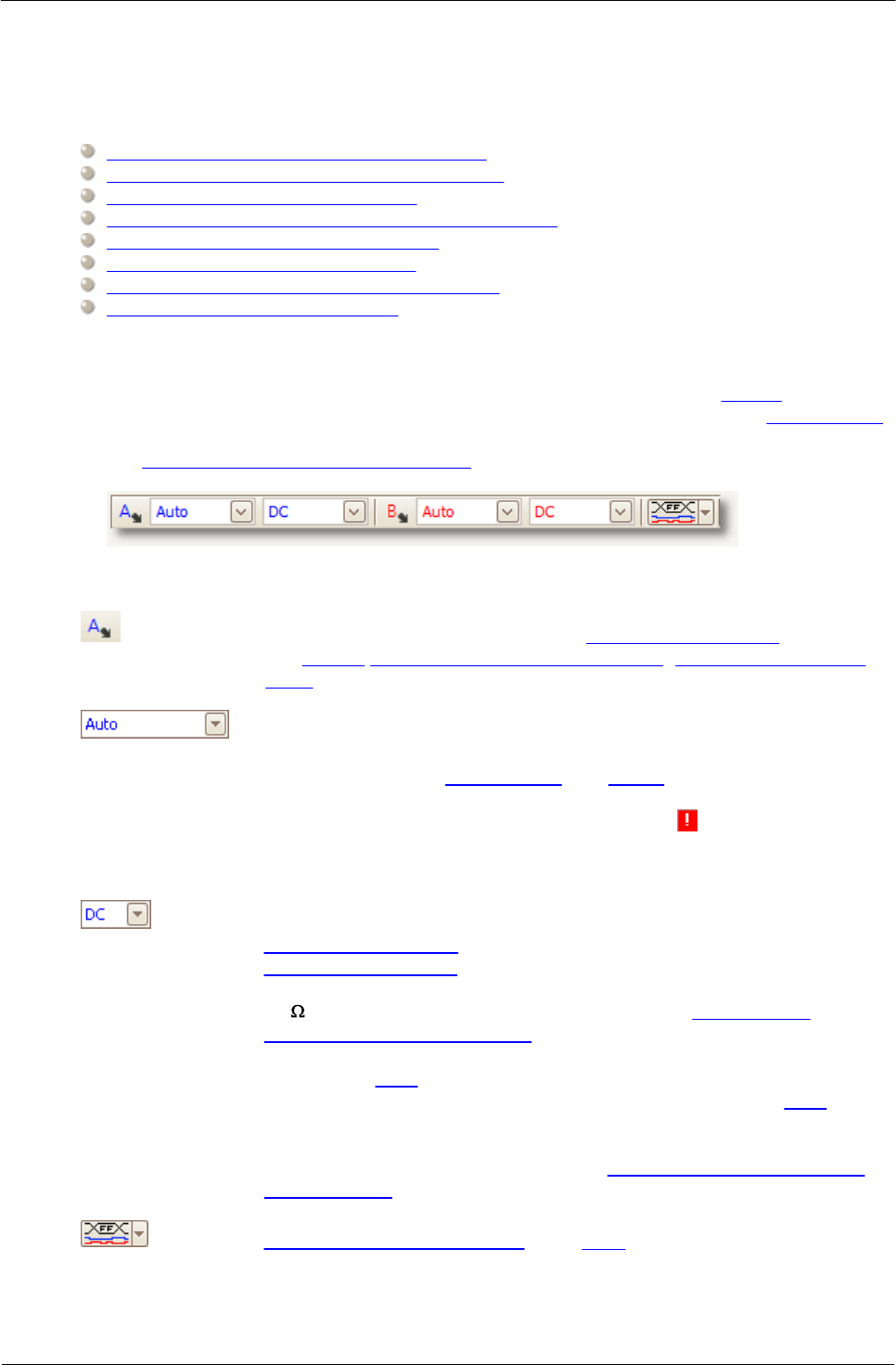

7 Barre degli strumenti e pulsanti
Una barra degli strumenti è una serie di pulsanti e controlli con funzioni correlate.
PicoScope 6 contiene le seguenti barre degli strumenti:
Barra degli strumenti Navigazione buffer
Barra degli strumenti Impostazione canale
Barra degli strumenti Misurazioni
Barra degli strumenti Impostazione acquisizione
Barra degli strumenti Arresta/Avvia
Barra degli strumenti Attivazione
Barra degli strumenti Zoom e scorrimento
Pulsante Generatore di segnale
7.1
Barra degli strumenti Canali
La barra degli strumenti Canali controlla le impostazioni per ogni canale di ingresso
verticale. La schermata di seguito mostra la barra degli strumenti per un oscilloscopio
a due canali, ma oscilloscopi diversi possono avere numeri di canali diversi (vedere
anche Barra degli strumenti PicoLog 1216 utilizzata per la serie PicoLog 1000).
Ciascun canale dispone del proprio set di pulsanti:
Pulsante Opzioni canale.Apre il Menu Opzioni canale con opzioni
per sonde, miglioramento della risoluzione, dimensionamento in
scala e filtraggio.
Controllo intervallo. Imposta l'oscilloscopio in modo da acquisire
segnali nell'intervallo di valori specificato. L' elenco delle opzioni
dipende dal tipo di oscilloscopio e di sonda selezionati. Se il
segnale in ingresso supera l'intervallo selezionato, viene
visualizzato un simbolo di avvertenza rosso . Se si seleziona
Auto, PicoScope regola continuamente la scala verticale in modo
che l'altezza della forma d'onda riempia la vista il più possibile.
Controllo dell'accoppiamento. Imposta i circuiti di ingresso.
Accoppiamento CA: rifiuta frequenze inferiori a 1 Hz.
Accoppiamento CC: accetta tutte le frequenze da CC fino alla
larghezza di banda massima dell'oscilloscopio.
50 CC: opzione a bassa impedenza (vedere Tabella delle
caratteristiche dei dispositivi).
Accelerometro: attiva l'uscita della sorgente corrente per
oscilloscopi IEPE, quale PicoScope 4224 IEPE. La Guida all'uso per
l'oscilloscopio contiene dettagli sulla specifica di canale IEPE.
Frequenza: attiva il contatore di frequenza integrato, se
disponibile. È possibile utilizzare in questa modalità un solo canale
per volta. Per la disponibilità vedere Tabella delle caratteristiche
dei dispositivi.
Pulsante Ingressi digitali (solo MSO).
