Conversione di file in Esplora risorse
È possibile convertire file di dati PicoScope in altri formati per l'utilizzo in altre
applicazioni o in forme di dati diversi per l'utilizzo con PicoScope.
Il modo più semplice per effettuare tale conversione è mediante il menu contestuale in
Esplora risorse. Il menu contestuale è il menu che viene visualizzato quando si fa
clic con il tasto destro del mouse o con il tasto "menu" su una tastiera Windows.
Quando si installa PicoScope, al menu contestuale viene aggiunta una voce
"Converti" per consentire la conversione di file di dati PicoScope.

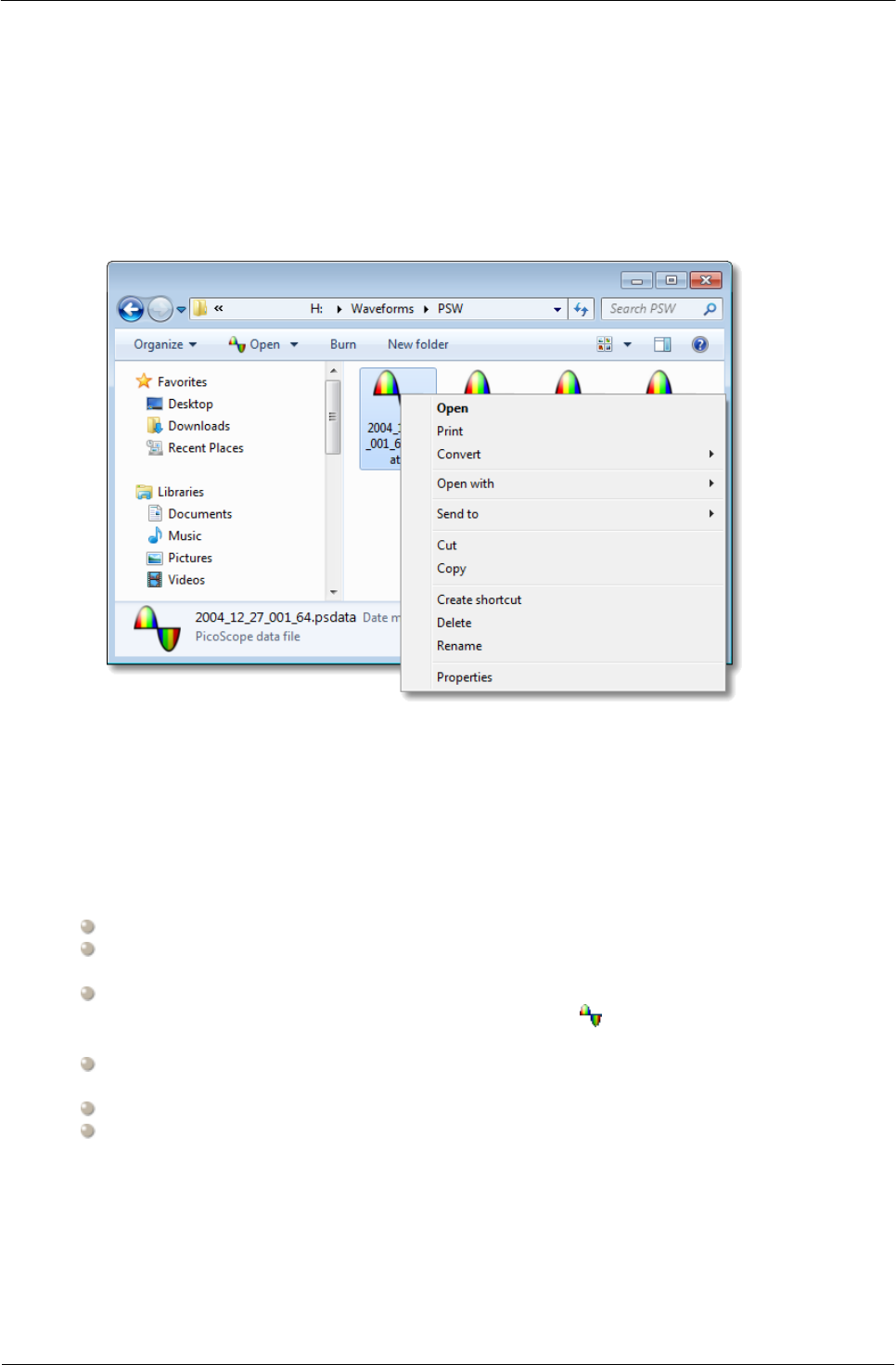

Il menu contestuale di PicoScope in Esplora risorse
Conversione nel formato PicoScope 6.2.4
L'esempio mostra quattro file di dati PicoScope esistenti rappresentati da icone
PicoScope standard. PicoScope 6.2.4 ha introdotto una nuova funzione che consente di
visualizzare i file di dati PicoScope come forme d'onda invece che come icone. Per
attivare la funzione per i file di dati meno recenti, si devono convertire nel nuovo
formato mediante il menu contestuale di Esplora risorse.
Se PicoScope è in esecuzione, chiuderlo.
In Esplora risorse, fare clic con il tasto destro del mouse su un file di dati
PicoScope.
Selezionare Converti > Tutte le forme d'onda > .psdata. Durante la
conversione viene visualizzata un'icona PicoScope nell'area di notifica di
Windows.
PicoScope chiede di confermare la sovrascrittura del file .psdata con una nuova
versione. Fare clic su Sì.
Attendere che Esplora risorse aggiorni la visualizzazione.
Ripetere l'operazione per tutti i file .psdata.
