Finestra di dialogo Collega dispositivo
Posizione:
File > Collega dispositivo
o collegare un nuovo dispositivo
Scopo:

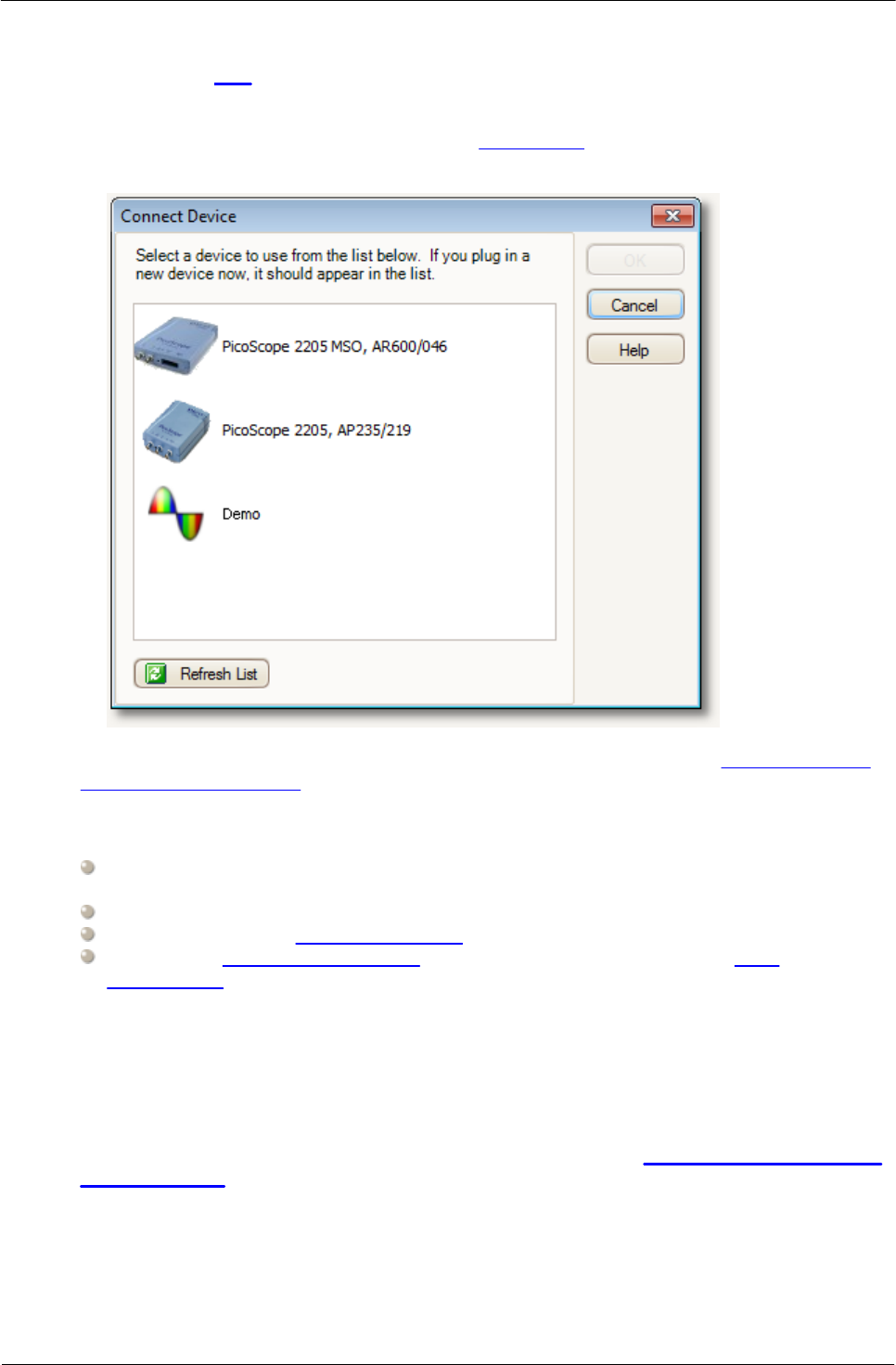

quando PicoScope trova più oscilloscopi disponibili, la finestra di
dialogo consente di scegliere quale utilizzare
Se in seguito si desidera passare a un oscilloscopio diverso, vedere "Come passare a
un oscilloscopio diverso".
Procedura
Attendere la visualizzazione di un elenco di dispositivi. La visualizzazione può
richiedere alcuni secondi.
Selezionare un dispositivo e fare clic su OK.
PicoScope apre una vista oscilloscopio per il dispositivo selezionato.
Utilizzare le barre degli strumenti per impostare l'oscilloscopio e la vista
oscilloscopio per visualizzare i segnali.
Modalità dimostrativa
Se si avvia PicoScope senza dispositivi collegati, viene visualizzata automaticamente
la finestra di dialogo Collega dispositivo con un dispositivo
"Demo" (dimostrativo) tra le opzioni. Si tratta di un dispositivo virtuale che può
essere utilizzato per sperimentare con le funzioni di PicoScope. Se si seleziona il
dispositivo Demo e si fa clic su OK, PicoScope aggiunge un pulsante Generatore di
segnale demo alla barra degli strumenti. Utilizzare questo pulsante per impostare i
segnali di prova dal dispositivo Demo.
