Menu94
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati.psw.it r30
Esporta:
Salva una maschera come file .mask per l'importazione futura.
Applica:
Utilizza la maschera selezionata sul canale selezionato ma resta nella
finestra di dialogo Libreria maschere.
OK.
Utilizza la maschera selezionata sul canale selezionato e torna alla vista
oscilloscopio.
6.5.6.2
Modifica di una maschera

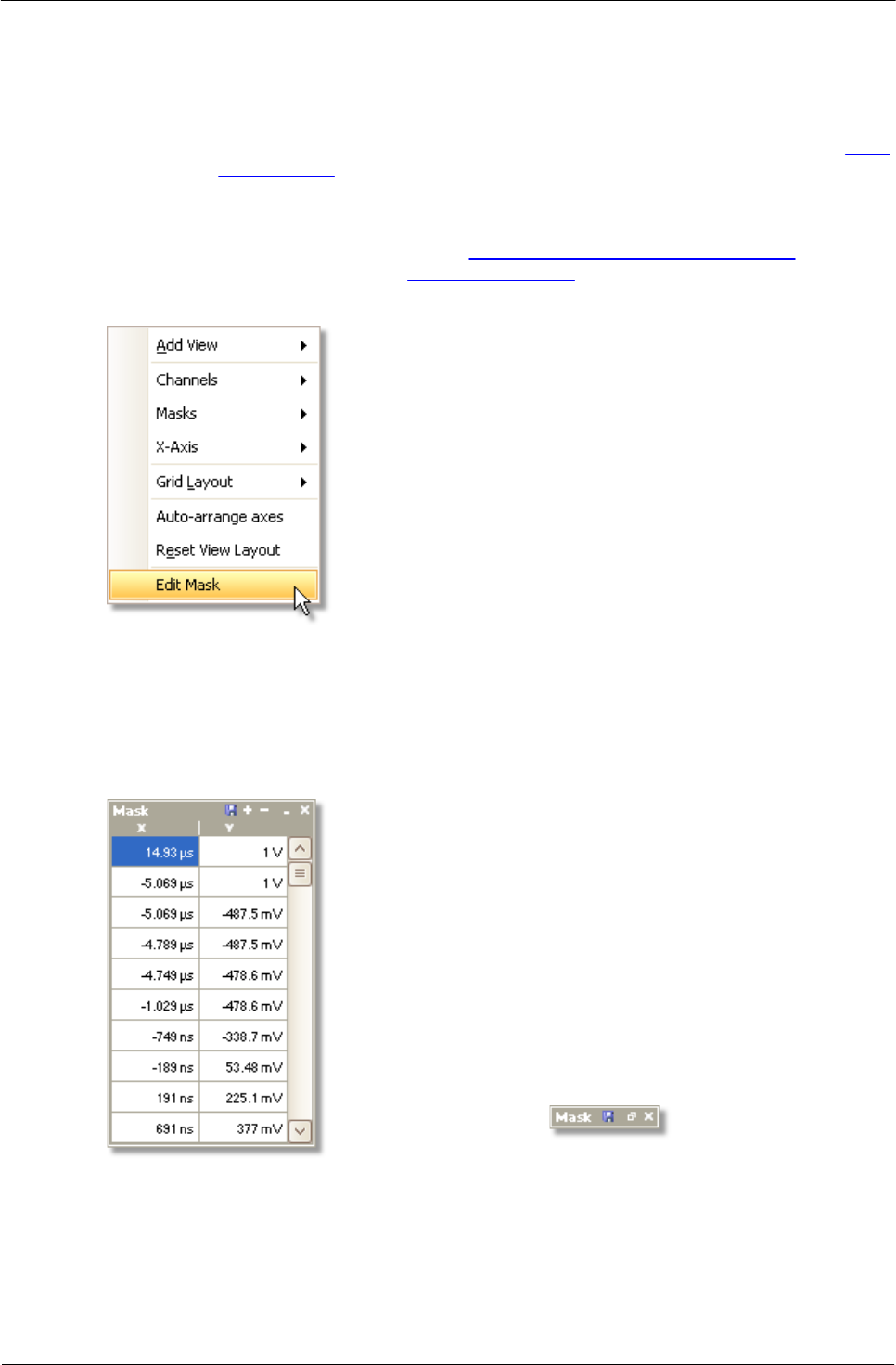

Per modificare una maschera in modalità Verifica dei limiti con maschere, fare clic
con il tasto destro del mouse nella vista oscilloscopio e selezionare Modifica
maschera:
Una maschera è costituita da una o più forme dette poligoni. Fare clic sul poligono da
modificare. PicoScope visualizza cursori di modifica sul poligono di maschera
selezionato e visualizza la casella di modifica della maschera. Se si trascina un cursore
per modificare il poligono, i risultati statistici vengono aggiornati immediatamente.
La casella di modifica della maschera ha l'aspetto mostrato nella figura.
Vista normale
Vista ridotta a
icona
