Guida all'uso dell'oscilloscopio PicoScope 6 91
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
6.5.5

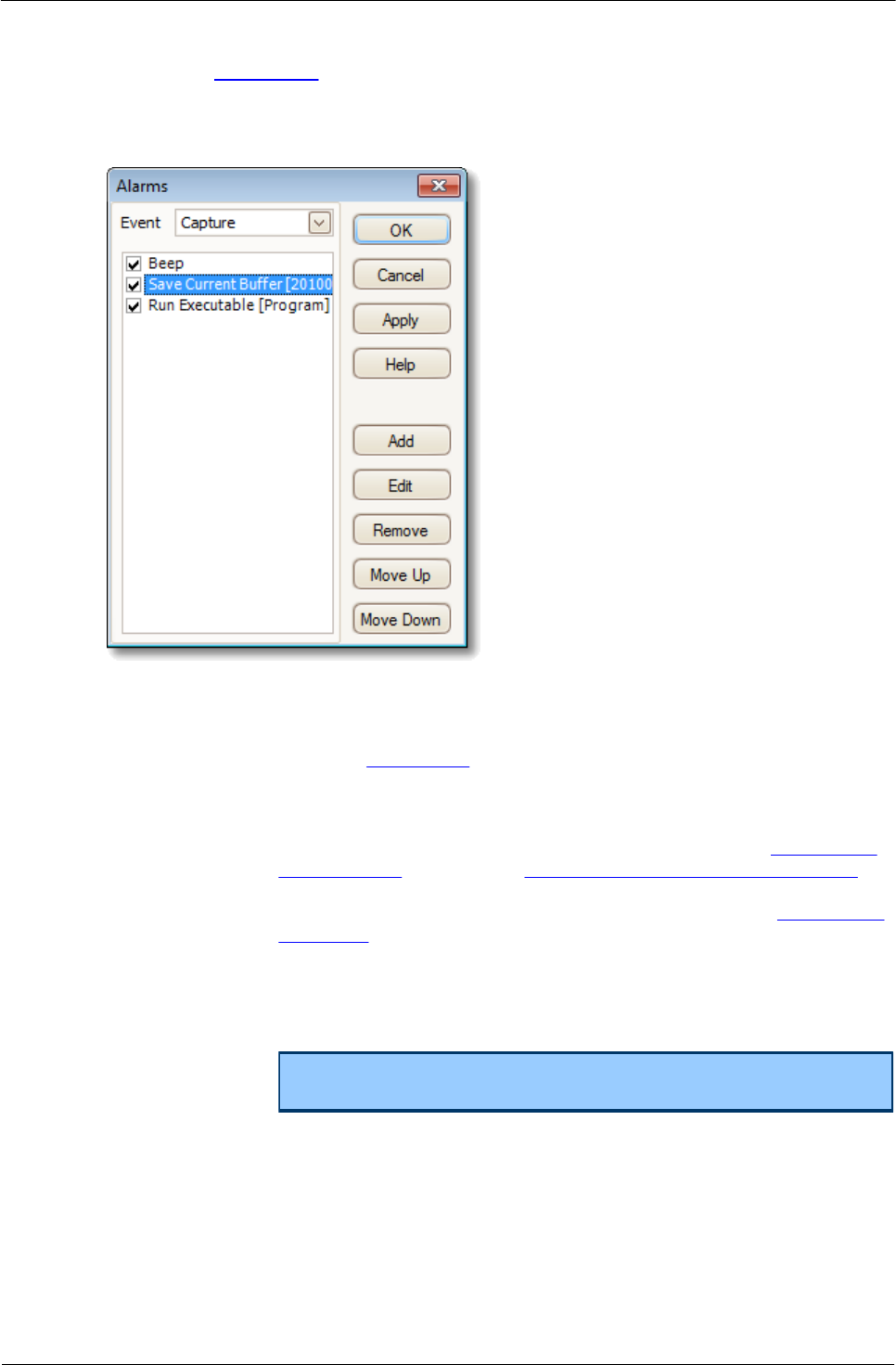

Finestra di dialogo Allarmi
Posizione:
Strumenti > Allarmi
Scopo:
fornisce accesso alla funzione allarmi, che specifica azioni da
intraprendere su diversi eventi
Evento
Consente di selezionare l'evento che attiva l'allarme:
Acquisizione: quando viene acquisita una forma d'onda. Se è
attivata l'attivazione, questa opzione corrisponde a un evento di
attivazione. È quindi possibile utilizzare la funzione per salvare
un file su ogni evento di attivazione.
Buffer pieni: quando il numero di forme d'onda nel buffer delle
forme d'onda raggiunge il conteggio di forme d'onda massimo.
Errore maschere: quando un canale non passa una verifica con
maschere.
(Elenco azioni):
Aggiungere un'azione all'elenco facendo clic su Aggiungi.
Quando si verifica l'evento specificato, PicoScope esegue tutte le
azioni nell'elenco, dall'alto in basso.
NOTA: affinché un'azione sia eseguita, è necessario che
la casella di controllo corrispondente sia selezionata.
Applica:
imposta l'ambito secondo le impostazioni nella finestra di
dialogo.
Aggiungi:
Consente di aggiungere un evento all'elenco Azioni. Gli eventi
possibili sono:
