Guida all'uso dell'oscilloscopio PicoScope 6 89
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
6.5.4.5

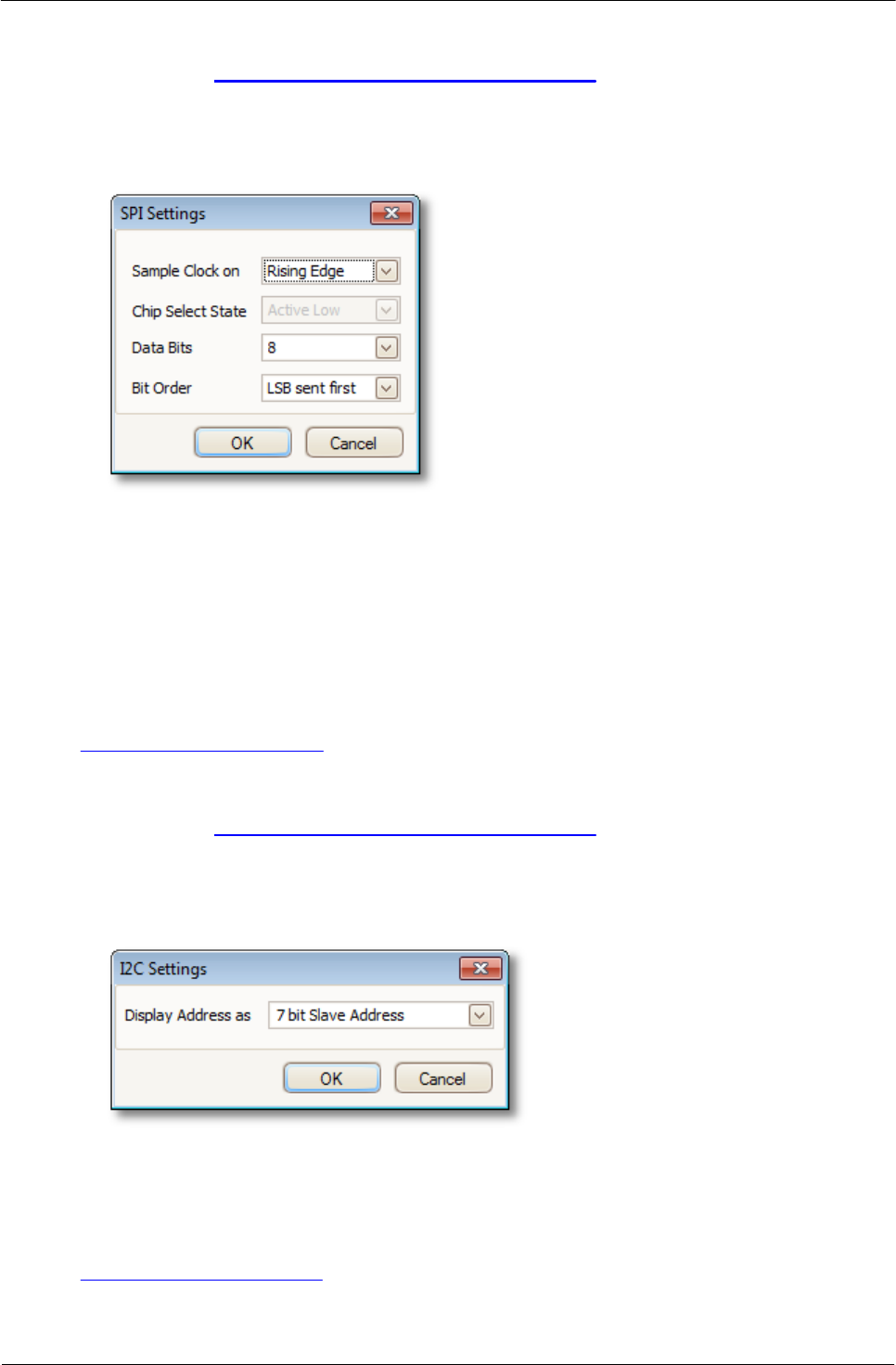

Finestra di dialogo Impostazioni SPI
Posizione:
Finestra di dialogo Decodifica seriale > selezionare formato SPI >
Impostazioni
Scopo:
consente di impostare i parametri del formato dati SPI in modo che
PicoScope sia in grado di decodificare i dati
Campiona clock su:
Il fronte del clock da utilizzare.
Stato selezione chip:
La polarità del segnale di selezione del chip (CS), se
utilizzato.
Bit di dati:
Il numero di bit nella parola. Scegliere dall'elenco a discesa o
immettere un numero direttamente nella casella.
Ordine bit:
Se si verifica prima il bit meno significativo o più significativo.
Dettagli sul protocollo SPI
6.5.4.6 Finestra di dialogo Impostazioni I²C
Posizione:
Finestra di dialogo Decodifica seriale > selezionare formato I
2
C >
Impostazioni
Scopo:
consente di impostare i parametri del formato dati I
2
C in modo che
PicoScope sia in grado di decodificare i dati
Visualizza indirizzo
come:
Indirizzo slave a 7 bit: visualizza come un numero a 8 bit
aggiungendo zeri iniziali all'indirizzo a 7 bit.
Indirizzo lettura/scrittura a 8 bit: visualizza come un numero
a 8 bit considerando il bit di lettura scrittura ~.
Dettagli sul protocollo I²C
