Menu82
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati.psw.it r30
6.5.4

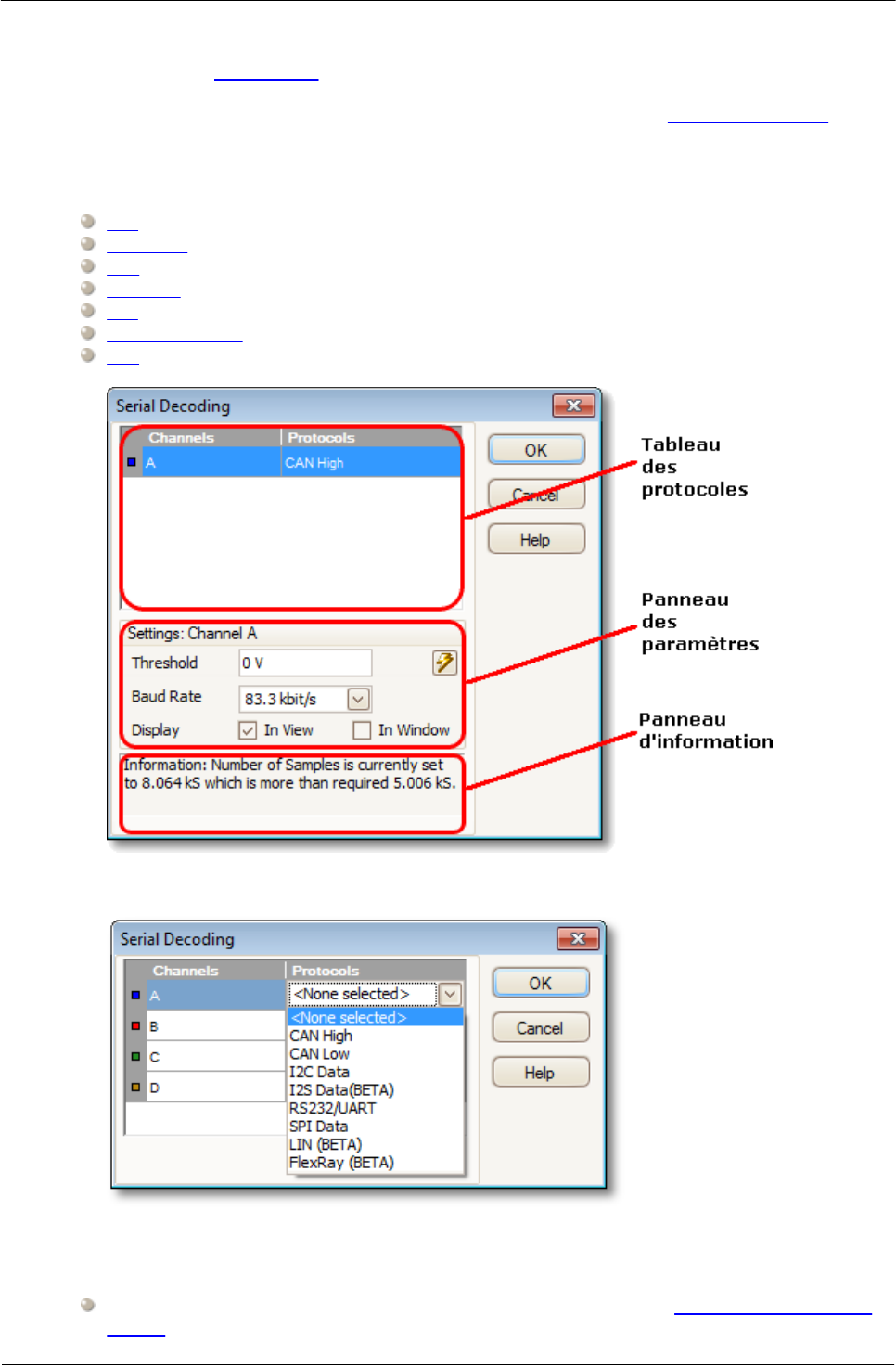

Finestra di dialogo Decodifica seriale
Posizione:
Strumenti > Decodifica seriale
Scopo:
consente di scegliere i canali da utilizzare per la decodifica seriale e di
impostare altre opzioni
Sono supportati i seguenti formati:
I²C
CAN Bus
LIN
FlexRay
I²S
RS232 (UART)
SPI
Tabella dei protocolli
Qui si selezionano i canali da decodificare e il protocollo seriale da utilizzare per
ciascun canale. Tutti i canali disponibili sono elencati nella colonna Canali.
Se il canale desiderato non è elencato, attivarlo mediante la barra degli strumenti
Canali.
