Guida all'uso dell'oscilloscopio PicoScope 6 81
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
Modifica
Apre la procedura guidata Modifica forme d'onda di riferimento
per consentire la modifica della forma d'onda di riferimento
selezionata. In primo luogo è necessario selezionare una forma
d'onda nella sezione Libreria dell'elenco Forme d'onda di
riferimento. Se la forma d'onda da modificare si trova nella sezione
Caricate, copiarla prima nella sezione Libreria facendo clic su
Duplica, quindi selezionarla e fare clic su Modifica.
Elimina
Elimina definitivamente la forma d'onda di riferimento selezionata. È
possibile eliminare solo le forme d'onda di riferimento nella sezione
Libreria.
Duplica
Crea una copia del canale in ingresso o della forma d'onda di
riferimento selezionati. La copia viene inserita nella sezione Libreria,
da cui si può modificare facendo clic su Modifica. Per effettuare più
rapidamente la stessa operazione, fare clic con il tasto destro del
mouse sulla vista, selezionare Forme d'onda di riferimento, quindi
fare clic sul canale da copiare.
Importa
Apre un file della forma d'onda di riferimento .psreference e
inserisce nella sezione Libreria le forme d'onda di riferimento in esso
contenute.
Esporta
Salva tutte le forme d'onda di riferimento dalla sezione Libreria in
un nuovo file .psreference o MATLAB 4 .mat.
6.5.3.1

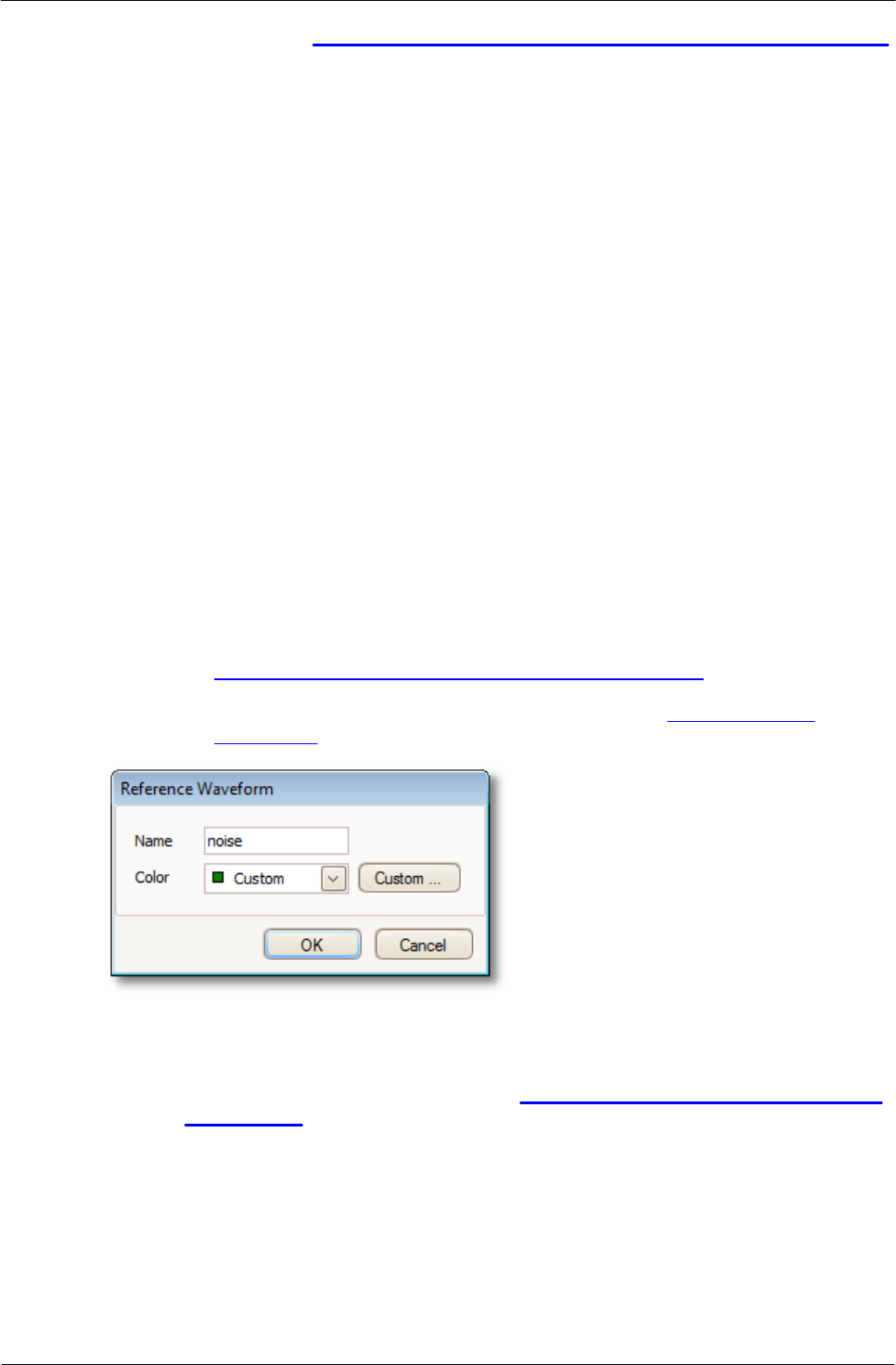

Finestra di dialogo Modifica forma d'onda di riferimento
Posizione:
Finestra di dialogo Forme d'onda di riferimento > Modifica
Scopo:
consente di modificare il nome e il colore di una forma d'onda di
riferimento
Nome. Inizialmente PicoScope assegna un nome alla forma d'onda in base al
canale in ingresso utilizzato come sorgente, che può essere modificato a
piacere. Nell'esempio è stata denominata "seno". Il nome viene visualizzato
nell'elenco delle forme d'onda nella finestra di dialogo Forme d'onda di
riferimento.
Colore: È possibile impostare il colore della traccia su uno dei colori standard
dell'elenco a discesa, oppure fare clic su Personalizza per scegliere
qualsiasi colore ammesso da Windows.
