6.5.3
Finestra di dialogo Forme d'onda di riferimento
Posizione:
Strumenti > Forme d'onda di riferimento
Scopo:
consente di creare, modificare e controllare forme d'onda di riferimento,
copie memorizzate di canali in ingresso

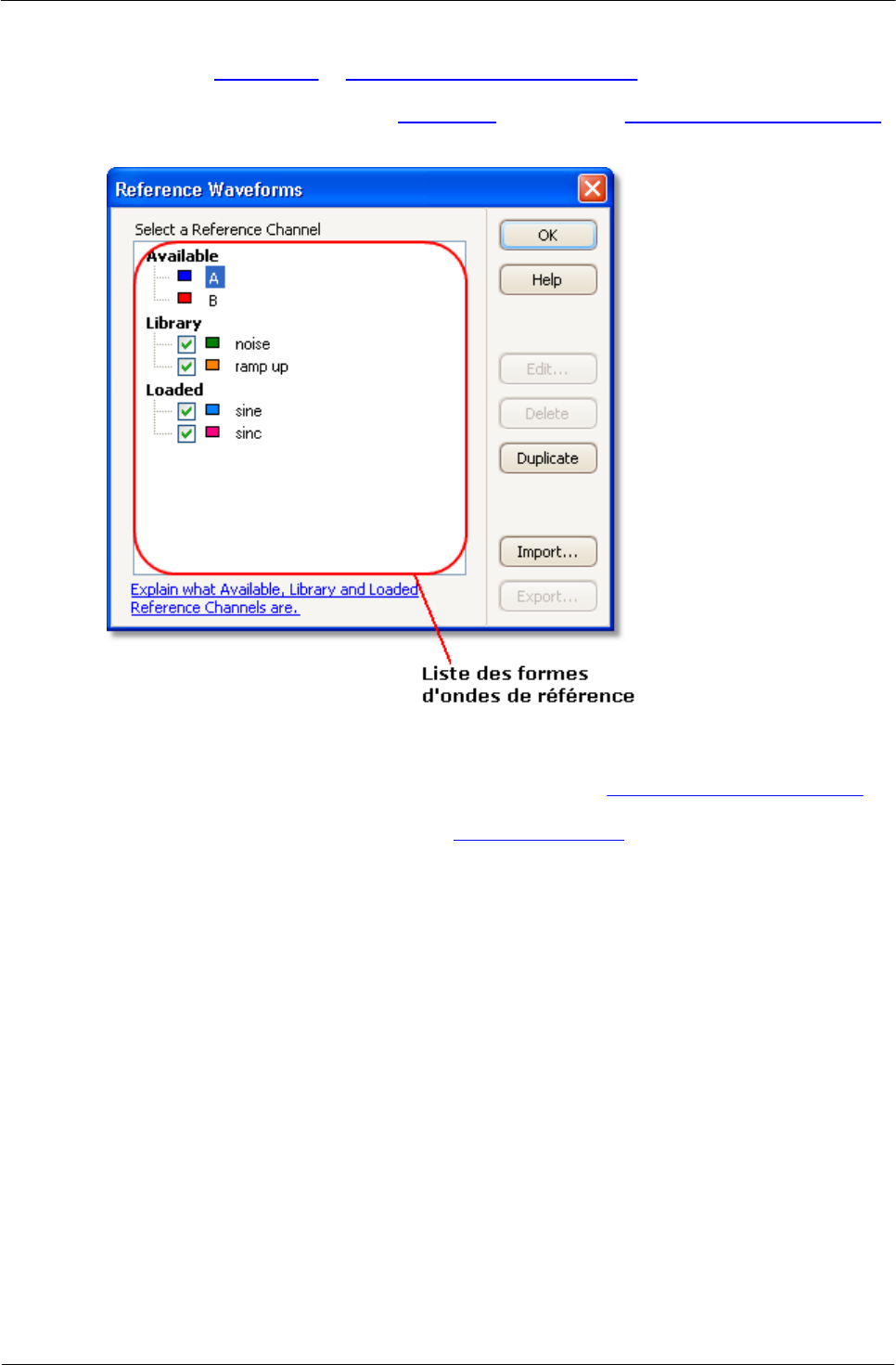

Elenco Forme
d'onda di
riferimento
L'area principale della finestra di dialogo Forme d'onda di
riferimento è l'elenco Forme d'onda di riferimento, che mostra
tutti i canali in ingresso disponibili e le forme d'onda di riferimento di
libreria e caricate. Per scegliere se una forma d'onda di riferimento è
visualizzata o no nella finestra PicoScope principale, fare clic sulla
casella di controllo corrispondente, quindi su OK. In una vista
possono essere presenti fino a 8 canali, compresi canali in ingresso,
canali matematici e forme d'onda di riferimento. Se si cerca di
attivare un nono canale, PicoScope apre un'altra vista.
Disponibile: questi canali in ingresso sono adatti come fonti per
forme d'onda di riferimento
Libreria: le forme d'onda di riferimento definite mediante il pulsante
Duplica o caricate con il pulsante Importa
Caricati: le forme d'onda di riferimento presenti in qualsiasi file di
dati o impostazioni PicoScope caricati
