6.5.2.1.5

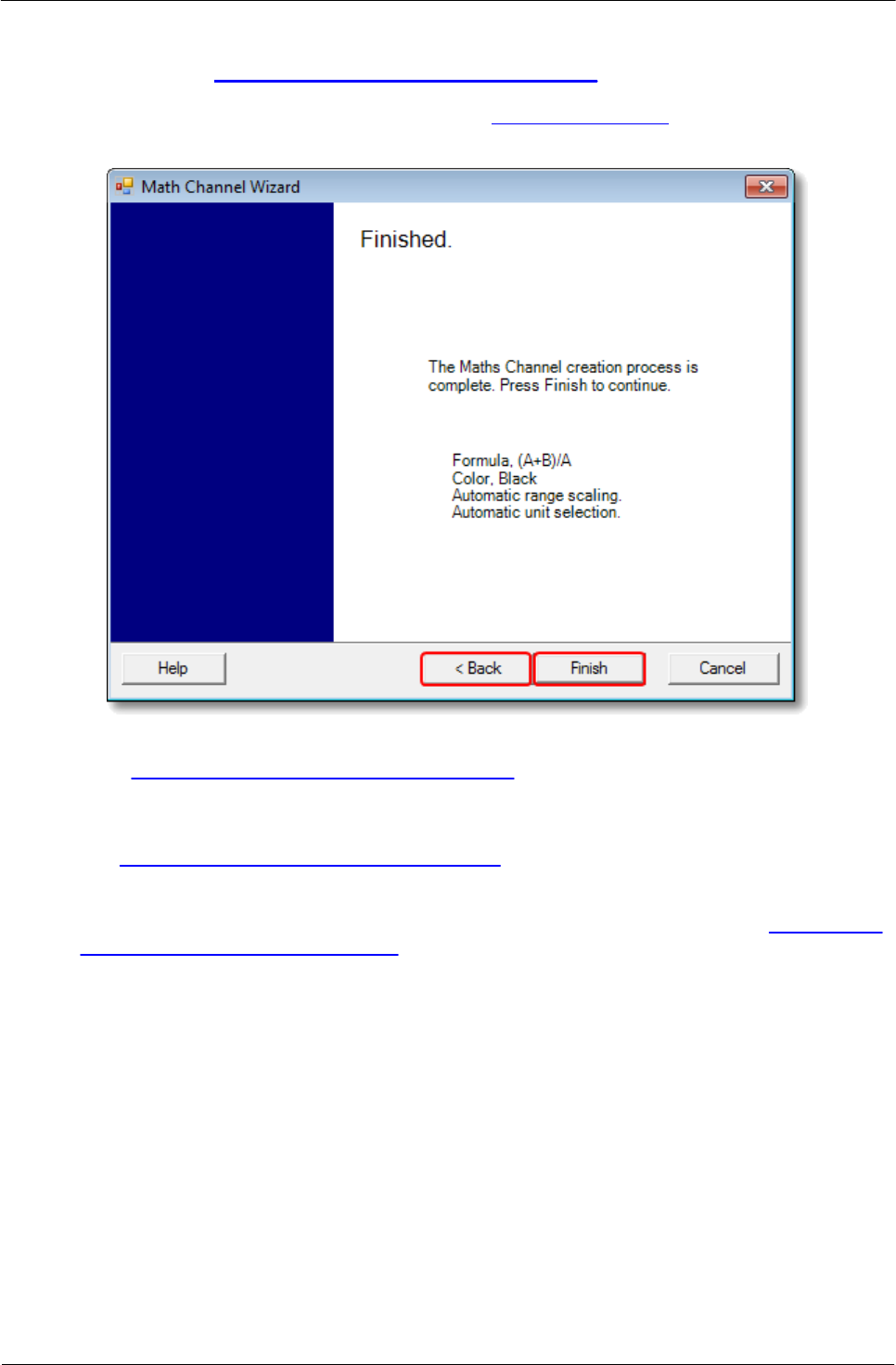

Finestra di dialogo Completato procedura guidata Canali matematici
Posizione:
Procedura guidata Canali matematici
Scopo:
mostra le impostazione per il canale matematico appena creato o
modificato
Indietro. Fare clic su questo pulsante per tornare alle finestre di dialogo precedenti
nella procedura guidata Canali matematici se si desidera modificare le
impostazioni.
Fine. Fare clic su questo pulsante per accettare le impostazioni mostrate e tornare
alla finestra di dialogo Canali matematici. Se si desidera visualizzare un canale
nuovo o modificato sul display dell'oscilloscopio o dello spettro, ricordarsi di
selezionare la casella di controllo corrispondente nell'elenco dei canali. Si possono
modificare in seguito facendo clic sul pulsante Canali matematici nella barra degli
strumenti Impostazioni canale.
