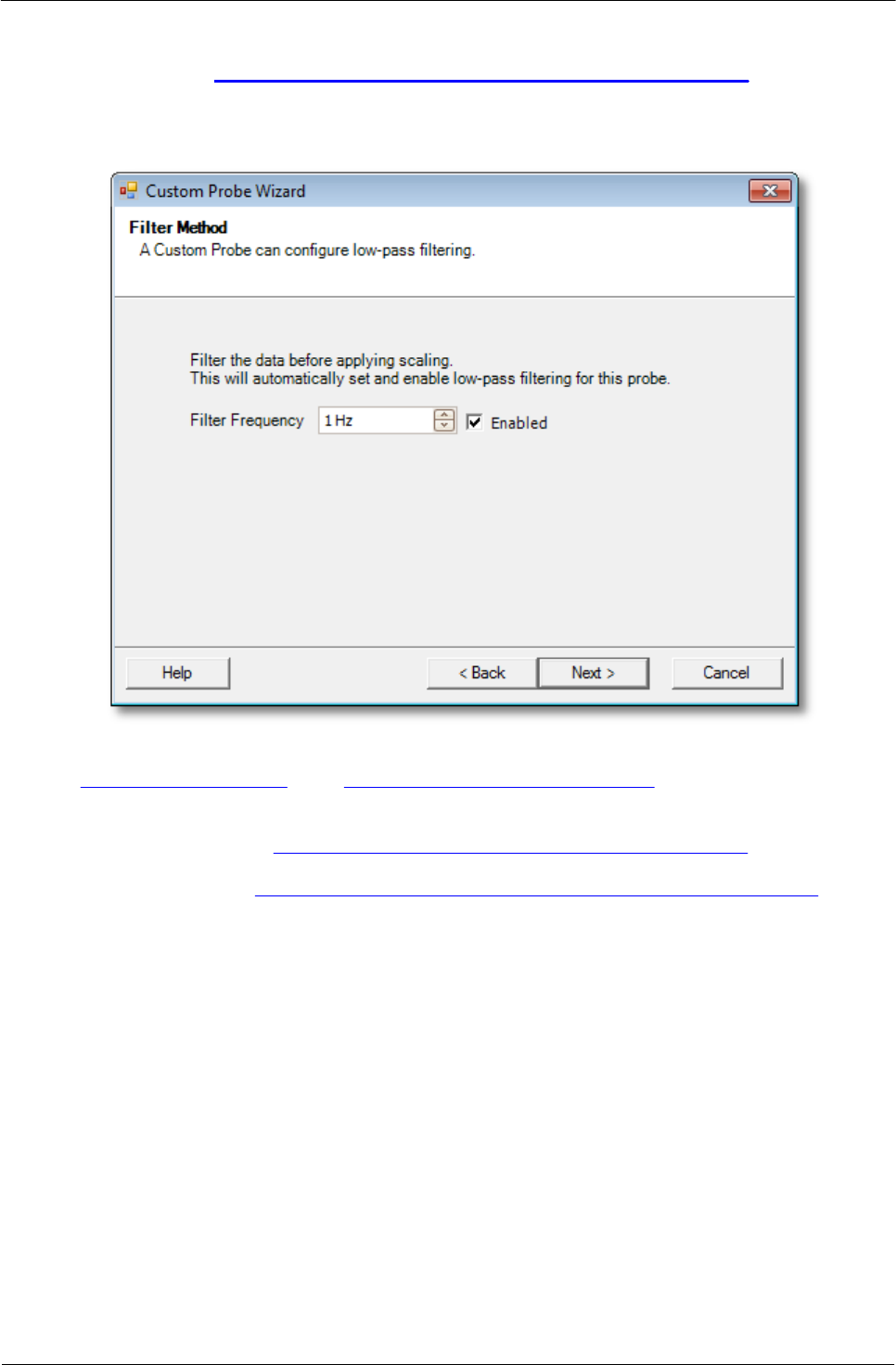

Finestra di dialogo Metodo di filtraggio
Posizione:
Finestra di dialogo Impostazione manuale intervalli > Avanti
Scopo:
consente di impostare il filtraggio passa basso per la sonda
personalizzata
La finestra di dialogo ha lo stesso effetto dell'attivazione manuale dell'opzione
Filtraggio passa basso nella finestra di dialogo Opzioni canale. Il filtraggio si verifica
solo se l'oscilloscopio collegato supporta il filtraggio.
Indietro: Porta alla finestra di dialogo Impostazione manuale intervalli
Avanti: Porta alla finestra di dialogo Identificazione della sonda personalizzata
