6.5.1.1.4

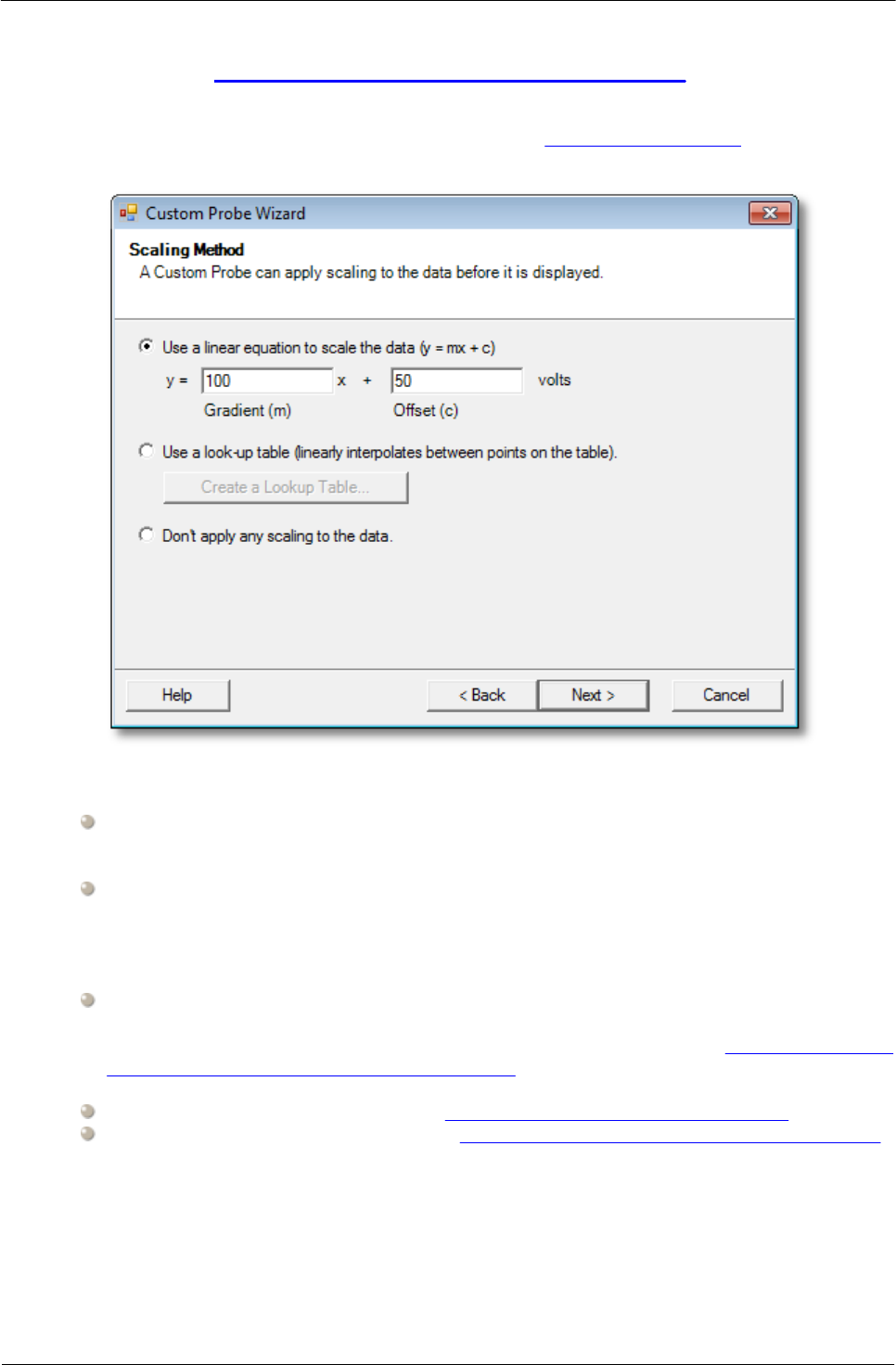

Finestra di dialogo Metodo di dimensionamento in scala
Posizione:
Finestra di dialogo Unità di uscita della sonda > Avanti
Scopo:
consente di definire le caratteristiche utilizzate da PicoScope per
convertire l'uscita di tensione della sonda personalizzata in una
misurazione sul display
Come utilizzare la finestra di dialogo
Se non sono necessari dimensionamenti in scala o compensazioni, fare clic sul
pulsante Non applicare dimensionamento in scala.
Se la sonda richiede un dimensionamento in scala lineare, fare clic sul pulsante Usa
un'equazione lineare e immettere il gradiente (o fattore di scala) m e la
compensazione c nell'equazione y = mx + c, in cui y è il valore visualizzato e x è
l'uscita di tensione della sonda.
Se si desidera applicare una funzione non lineare all'uscita della sonda, scegliere
Usa una tabella di ricerca... quindi fare clic sul pulsante Crea una tabella di
ricerca... per creare una nuova tabella di ricerca. Viene aperta la finestra di dialogo
Tabella di ricerca dimensionamento in scala.
Fare clic su Avanti per passare alla finestra di dialogo Gestione intervalli.
Fare clic su Indietro per tornare alla finestra di dialogo Unità di uscita della sonda.
