Guida all'uso dell'oscilloscopio PicoScope 6 51
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
6.4.1

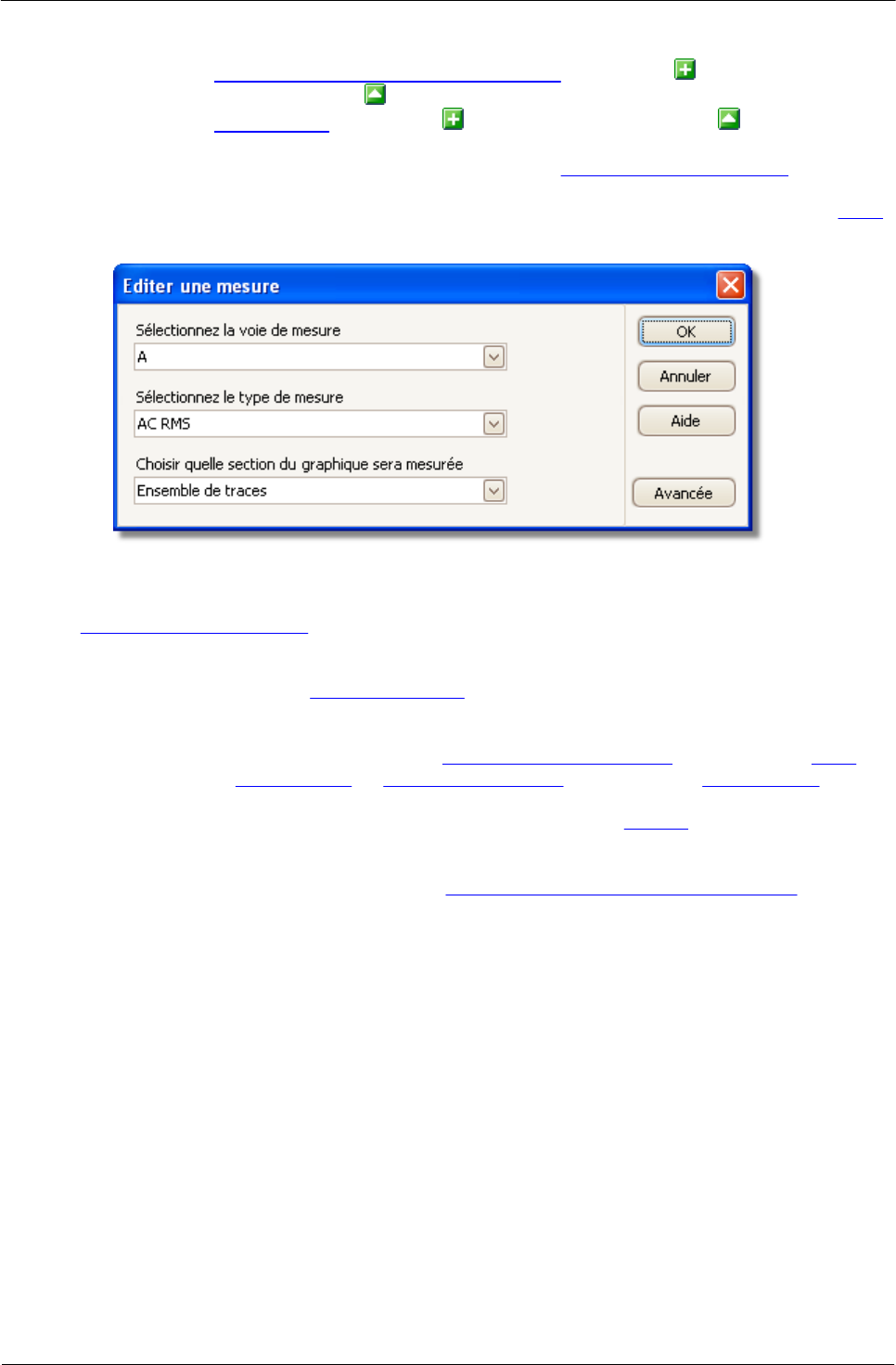

Finestra di dialogo Aggiungi/Modifica misurazione
Posizione:
Barra degli strumenti Misurazioni > pulsante Aggiungi
misurazione o Modifica misurazione
Menu Viste > pulsante Aggiungi misurazione o Modifica
misurazione
Doppio clic su una misurazione nella tabella delle misurazioni
Scopo:
consente di aggiungere una misurazione di una forma d'onda alla vista
selezionata, oppure di modificare una misurazione esistente
PicoScope aggiorna automaticamente la misurazione ogni volta che aggiorna la forma
d'onda. Se si tratta della prima misurazione per la vista, PicoScope crea una nuova
tabella delle misurazioni per visualizzare la misurazione; altrimenti aggiunge la nuova
misurazione in fondo alla tabella esistente.
Canale
I canali dell'oscilloscopio da misurare.
Tipo
PicoScope è in grado di calcolare una vasta gamma di misurazioni per
forme d'onda. Vedere misurazioni oscilloscopio (per l'uso con viste
oscilloscopio) o misurazioni spettro (per l'uso con viste spettro).
Sezione
Misura l'intera traccia, solo la sezione tra righelli o, qualora adeguato,
un unico ciclo contrassegnato da uno dei righelli.
Avanzate
Fornisce l'accesso alle impostazioni di misurazione avanzate.
