Avviamento a PicoScope e oscilloscopio30

5.21

Canali matematici

Un canale matematico è una funzione matematica di uno o più segnali di ingresso.

La funzione può essere semplice come "Inverti A", che sostituisce il pulsante Inverti su

un oscilloscopio convenzionale oppure una funzione complessa definita dall'utente.

Può essere visualizzato in un una vista oscilloscopio, XY o spettro come un segnale in

ingresso, e come un segnale in ingresso ha il proprio asse di misurazione, il pulsante

di dimensionamento in scala e compensazione e colore. PicoScope 6 dispone di una

serie di canali matematici incorporati per le funzioni principali, tra cui "A+B" (la

somma dei canali A + B) e "A-B" (la differenza tra i canali A e B). È inoltre possibile

definire le proprie funzioni mediante l'editor di equazioni o caricare canali matematici

predefiniti da file.

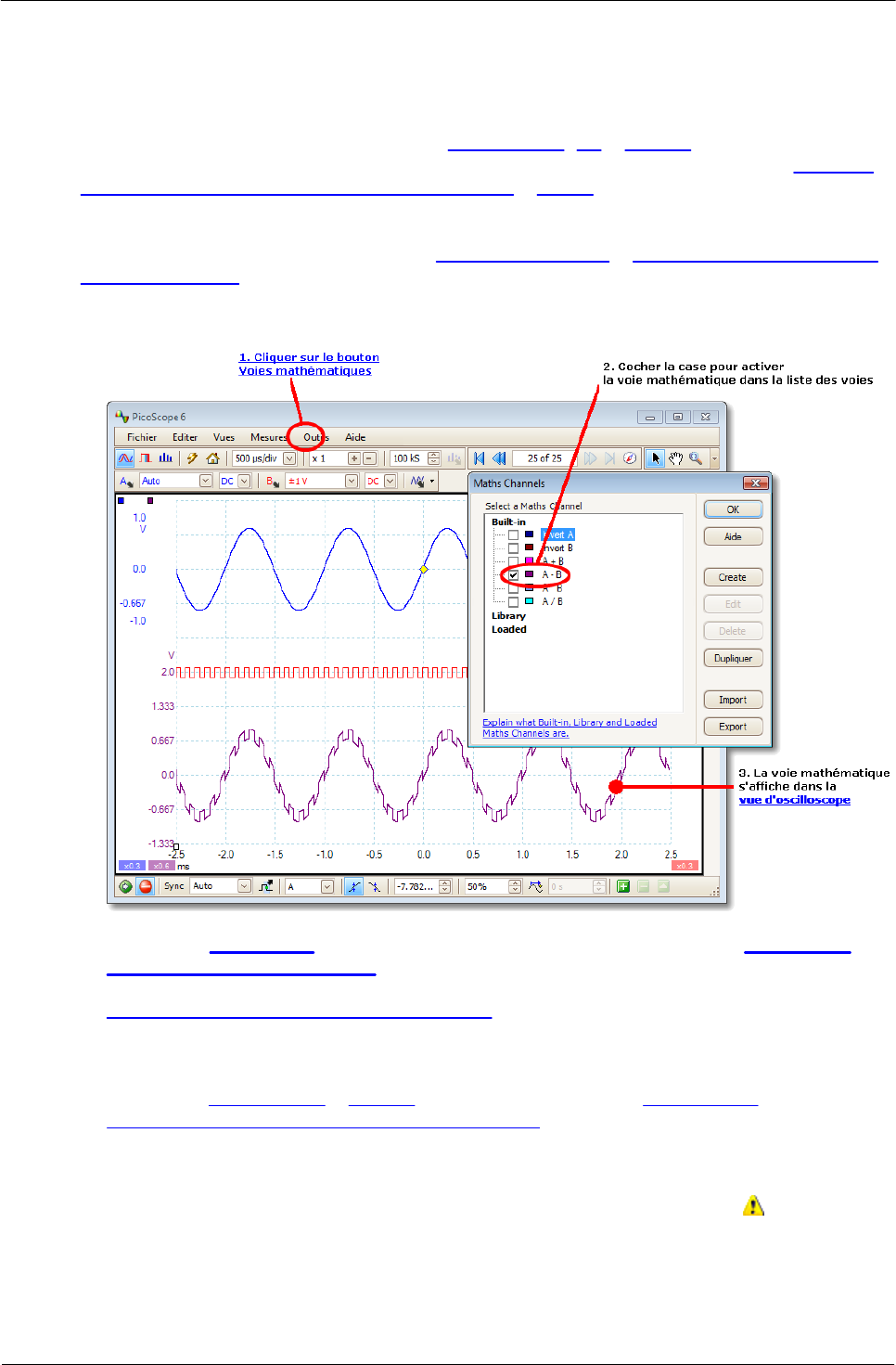

L'immagine di seguito è una guida in tre fasi per l'utilizzo dei canali matematici:

1. Comando Strumenti > Canali matematici. Fare clic per aprire la finestra di

dialogo Canali matematici, mostrata in alto a destra nell'immagine precedente.

2. Finestra di dialogo Canali matematici. Elenca tutti i tipi di canali matematici

disponibili. Nell'esempio precedente sono elencate solo le funzioni incorporate.

3. Canale matematico.Dopo l'attivazione viene visualizzato un canale matematico

nella vista oscilloscopio o spettro selezionata. È possibile modificare il

dimensionamento in scala e la compensazione come per qualsiasi altro canale.

Nell'esempio precedente, il nuovo canale matematico (in basso) è definito come A-

B, la differenza tra i canali in ingresso A (in alto) e B (al centro).

A volte può lampeggiare un simbolo di avvertenza, simile a questo, , nella parte

inferiore dell'asse del canale matematico. Significa che il canale non può essere

visualizzato in quanto manca una sorgente in ingresso. Per esempio, si verifica se si

attiva la funzione A+B quando il canale B è impostato su Off.
