Righelli del tempo
I righelli del tempo misurano il tempo in una vista oscilloscopio o la frequenza in
una vista spettro.

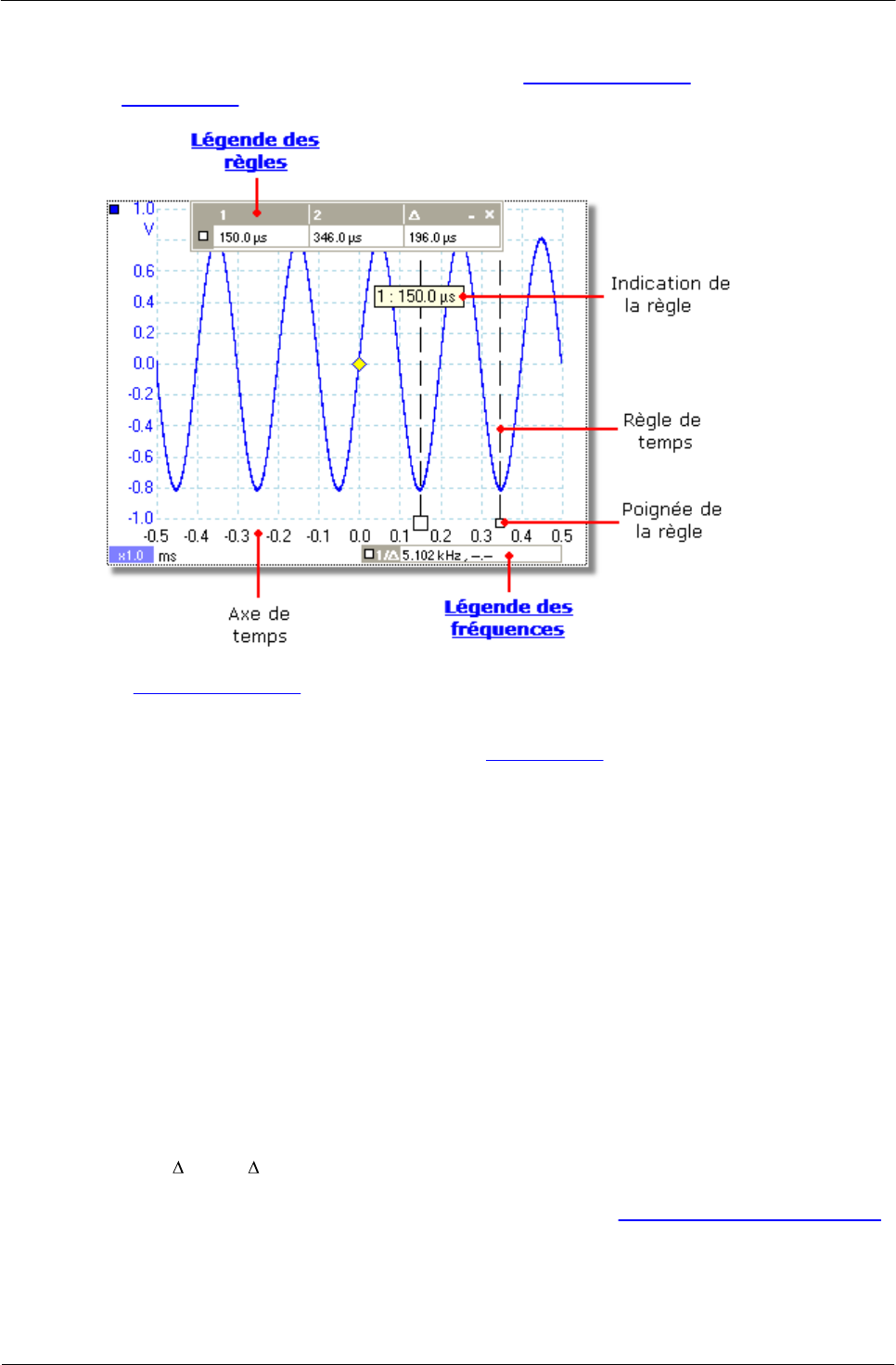

Nella vista oscilloscopio precedente, i due quadratini bianchi sull'asse del tempo sono
i cursori del righello del tempo. Quando li si trascina a destra dall'angolo inferiore
sinistro, vengono visualizzate linee verticali tratteggiate dette righelli del tempo. I
righelli funzionano allo stesso modo in una vista spettro, ma la legenda del righello
indica le loro posizioni orizzontali in unità di frequenza e non di tempo.
Suggerimento del righello
Se si tiene il puntatore del mouse su uno dei righelli, come nell'esempio precedente,
PicoScope visualizza un suggerimento con il numero del righello e il valore del tempo
del righello.
Legenda Righello
La tabella nella parte superiore della vista è la legenda del righello. Nell'esempio la
tabella mostra che il righello del tempo 1 è a 148,0 microsecondi, il righello 2 è a
349,0 microsecondi e che la differenza tra di essi è di 201,0 microsecondi. Facendo
clic sul pulsante Chiudi sulla legenda del righello si eliminano tutti i righelli.
Legenda frequenza
La legenda della frequenza nell'angolo in basso a destra di una vista oscilloscopio
mostra 1/ , dove è la differenza tra i due righelli del tempo. La precisione del calcolo
dipende dalla precisione con cui sono stati posizionati i righelli. Per una maggiore
precisione con i segnali periodici, utilizzare la funzione di misurazione della frequenza
incorporata in PicoScope.
