Guida all'uso dell'oscilloscopio PicoScope 6 21
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
5.12

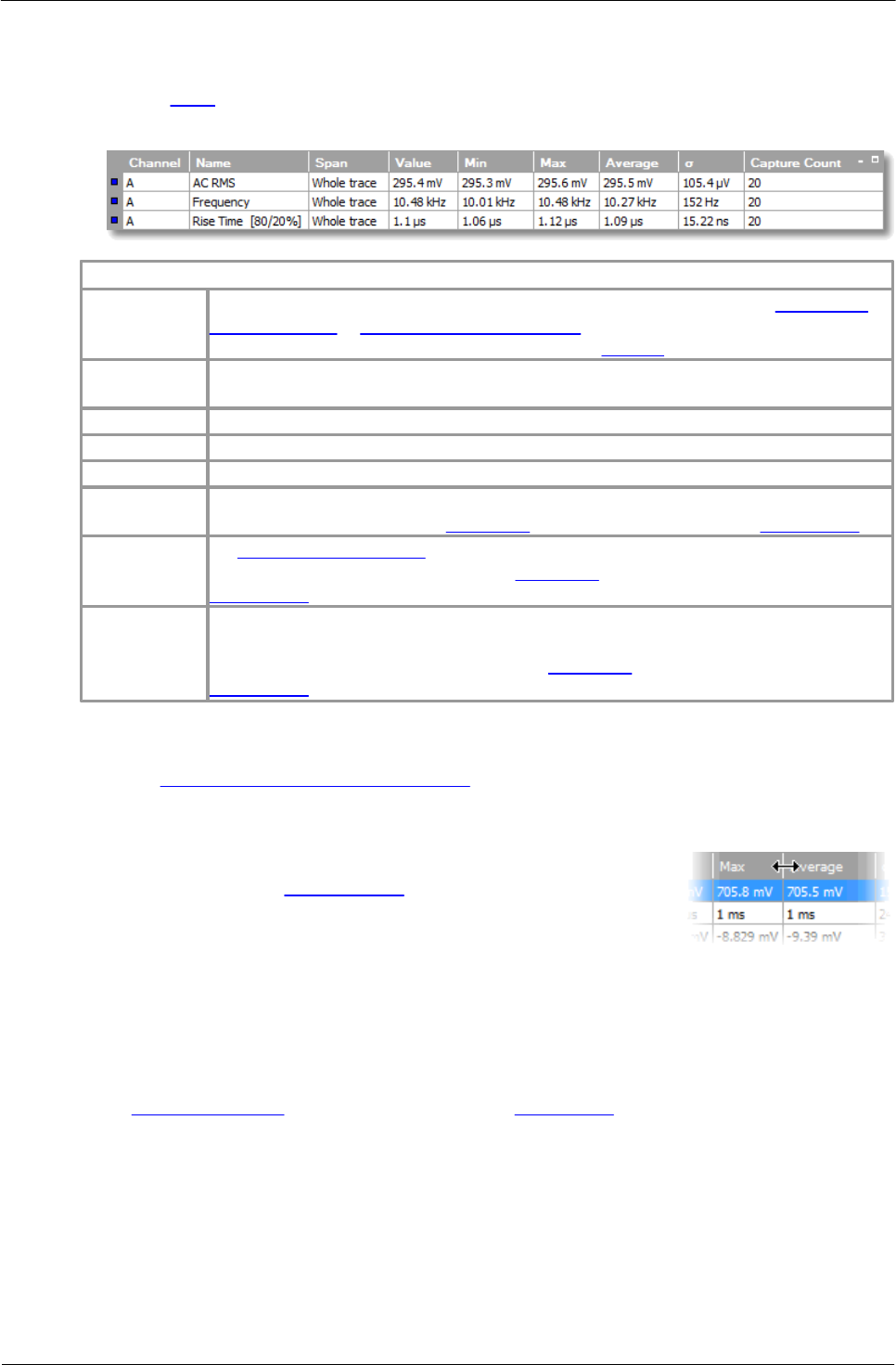

Tabella delle misurazioni
Una tabella delle misurazioni visualizza i risultati delle misurazioni automatiche.
Ciascuna vista può disporre della propria tabella da cui è possibile aggiungere,
eliminare o modificare misurazioni.
Colonne della tabella delle misurazioni
Nome
Nome della misurazione selezionato nella finestra di dialogo Aggiungi
misurazione o Modifica misurazione. Una "F" dopo il nome indica
che le statistiche per la misurazione sono filtrate.
Intervallo
La parte della forma d'onda o dello spettro che si desidera misurare. Per
impostazioni predefinite è "Traccia intera".
Valore
Il valore in tempo reale della misurazione dall'ultima acquisizione.
Min
Il valore minimo della misurazione dall'inizio
Max
Il valore massimo della misurazione dall'inizio
Media
La media aritmetica delle misurazioni dalle ultime n acquisizioni, dove n
è impostato nella pagina Generale della finestra di dialogo Preferenze.
σ
La deviazione standard delle misurazioni dalle ultime n acquisizioni,
dove n è impostato nella pagina Generale della finestra di dialogo
Preferenze.
Conteggio
acquisizion
i
Il numero di acquisizioni usate per creare le statistiche indicate sopra.
Parte da 0 quando si abilita l'attivazione e conta il numero di
acquisizioni specificato nella pagina Generale della finestra di dialogo
Preferenze.
Aggiunta, modifica o eliminazione di misurazioni
Vedere: Barra degli strumenti Misurazioni.
Modifica della larghezza di una colonna di misurazione
Verificare che l'opzione Larghezza automatica colonna non
sia attivata nel menu Misurazioni. Se necessario fare clic
sull'opzione per disattivarla. Trascinare quindi il separatore
verticale tra le intestazioni di colonna per ridimensionare le
colonne, come mostrato nella figura.
Modifica della frequenza di aggiornamento delle statistiche
Le statistiche (Min, Max, Media, Deviazione standard) sono basate sul numero di
acquisizioni mostrato nella colonna Conteggio acquisizioni. È possibile modificare il
conteggio di acquisizioni massimo mediante il controllo Dimensione acquisizione
nella pagina Generale della finestra di dialogo Preferenze.
