Guida all'uso dell'oscilloscopio PicoScope 6 17

5.8

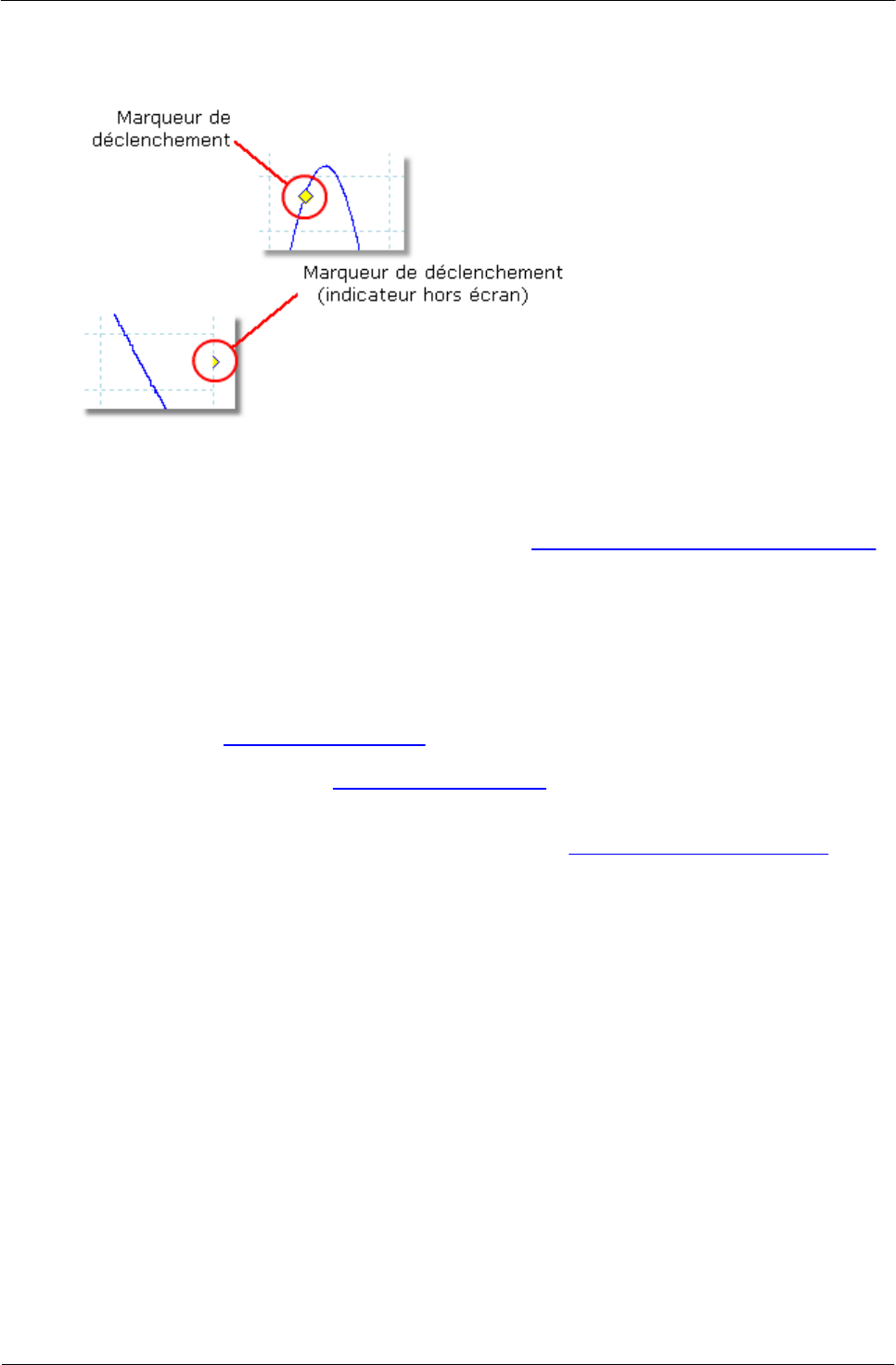

Marcatore di trigger

Il marcatore di trigger mostra il livello e il momento del punto di trigger.

L'altezza del marcatore sull'asse verticale indica il livello al quale è impostato il

trigger, la posizione sull'asse del tempo mostra il momento in cui si verifica.

È possibile spostare il marcatore di trigger trascinandolo con il mouse oppure, per un

controllo più preciso, utilizzando i pulsanti nella barra degli strumenti Attivazione.

Altre forme del marcatore di trigger

Se la vista oscilloscopio viene ingrandita e spostate in modo che il punto di trigger sia

fuori dallo schermo, il marcatore di trigger fuori schermo (mostrato sopra) appare a

lato del reticolo per indicare il livello di trigger.

In modalità di ritardo post-trigger, il marcatore di trigger viene temporaneamente

sostituito dalla freccia post-trigger mentre si regola il ritardo post-trigger.

Quando sono in uso alcuni tipi di trigger avanzato, il marcatore di trigger diventa un

marcatore di finestra, che mostra le soglie di trigger superiore e inferiore.

Per ulteriori informazioni consultare la sezione sulla Temporizzazione del trigger.
