Vista XY
Una vista XY, nella sua forma più semplice, mostra un grafico di un canale tracciato
rispetto a un altro. La modalità XY è utile per mostrare relazioni di fase tra segnali
periodici (usando figure di Lissajous) e per tracciare caratteristiche I-V (corrente-
tensione) di componenti elettronici.

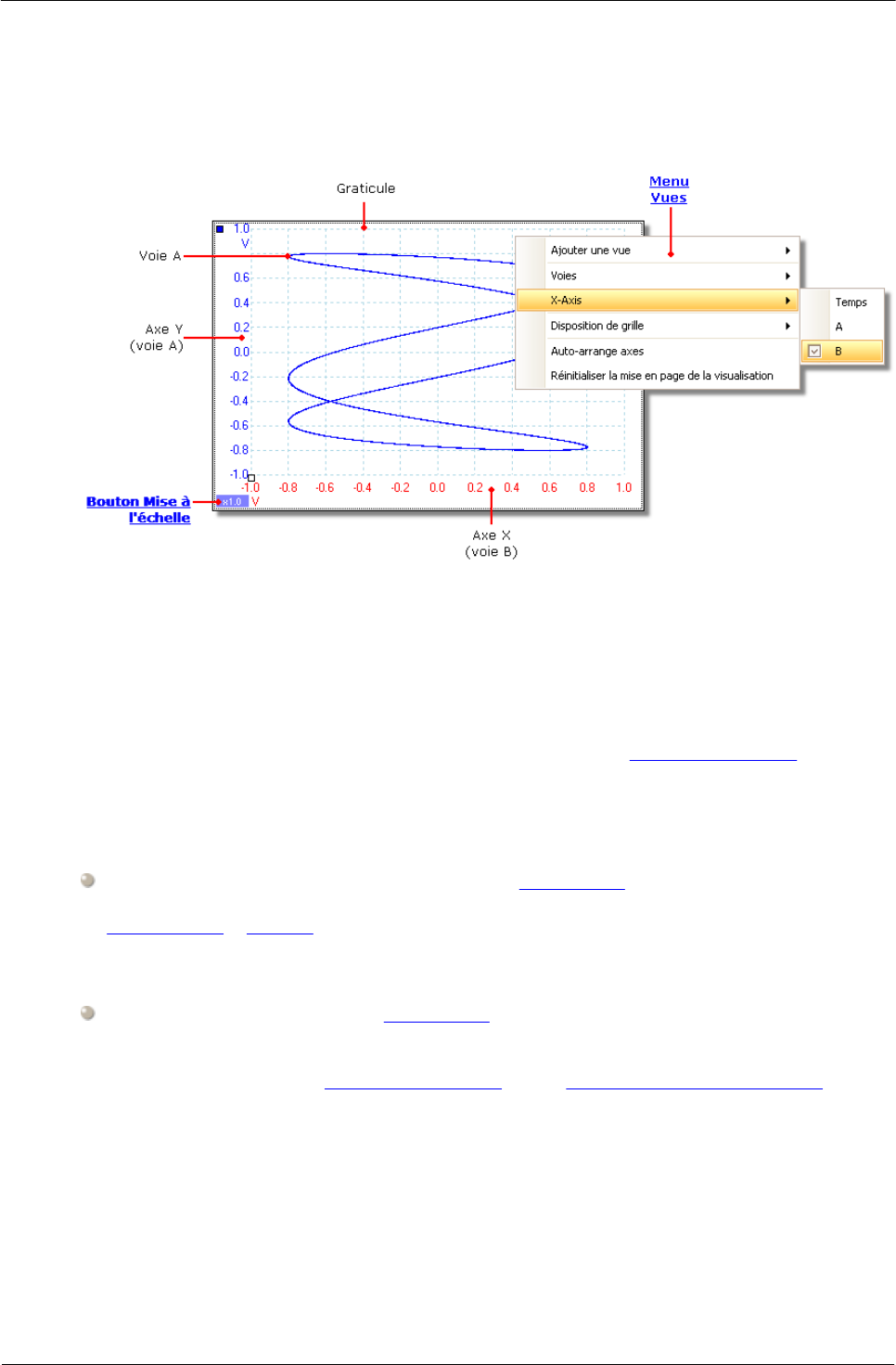

Nell'esempio precedente, due segnali periodici diversi sono stati alimentati in due
canali in ingresso. La curva uniforme della traccia indica che gli ingressi sono
all'incirca o esattamente onde sinusoidali. I tre anelli nella traccia mostrano che il
Canale B ha all'incirca tre volte la frequenza del Canale A. Si può affermare che il
rapporto non è esattamente tre in quanto la traccia è leggermente rotante, benché
non lo si possa notare poiché si tratta di un'immagine statica. Poiché una vista XY non
ha un asse del tempo, non fornisce informazioni riguardanti le frequenze assolute dei
segnali. Per misurare la frequenza è necessario aprire una vista oscilloscopio.
Come creare una vista XY
Esistono due modi per creare una vista XY.
Usare il comando Aggiungi vista > XY nel menu Viste. Viene aggiunta una nuova
vista XY alla finestra PicoScope senza alterare la vista o le viste originali
oscilloscopio o spettro. Vengono scelti automaticamente i due canali più adatti da
posizionare sugli assi X e Y. Se si desidera, è possibile modificare l'assegnazione del
canale dell'asse X mediante il comando Asse X (vedere di seguito).
Usare il comando Asse X nel menu Viste. La vista oscilloscopio corrente viene
convertita in una vista XY. Vengono mantenuti gli assi Y esistenti ed è possibile
scegliere qualsiasi canale disponibile per l'asse X. Con questo metodo è anche
possibile assegnare un canale matematico o una forma d'onda di riferimento
all'asse X.
