Guida all'uso dell'oscilloscopio PicoScope 6 199
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
9.11
Glossario
Accoppiamento CA. In questa modalità, l'oscilloscopio rifiuta frequenze di segnale
molto basse inferiori a 1 hertz circa. Ciò consente di utilizzare la risoluzione piena
dell'oscilloscopio per misurare segnali ca in modo preciso, ignorando la compensazione
cc. In questa modalità non è possibile misurare il livello di segnale rispetto alla terra.
Accoppiamento CC. In questa modalità, l'oscilloscopio misura il livello di segnale
rispetto al segnale di terra. Mostra entrambi i componenti cc e ac.
Asse. Una linea contrassegnata con misurazioni. PicoScope visualizza un asse
verticale per ciascun canale abilitato in una vista, fornendo misurazioni in volt o altre
unità di misura. Ciascuna vista contiene inoltre un singolo asse orizzontale,
contrassegnato con unità di tempo per una vista oscilloscopio o unità di frequenza per
una vista spettro.
Aumento della risoluzione. La raccolta di campioni a una velocità maggiore di quella
richiesta, quindi la combinazione dei campioni in eccesso calcolandone la media.
Questa tecnica può aumentare la risoluzione effettiva di un oscilloscopio quando sul
segnale è presente una quantità di rumore ridotta (ulteriori dettagli).
AWG. Un generatore di forme d'onda arbitrarie (AWG) è un circuito in grado di
generare una forma d'onda di qualsiasi forma. Viene programmato con un file di dati,
fornito dall'utente, che definisce la tensione di uscita su un numero di punti distanziati
nel tempo in modo uniforme. Il circuito utilizza tali dati per ricostruire la forma d'onda
con un'ampiezza e una frequenza specificate.
Canale. Un oscilloscopio dispone di uno o più canali, ciascuno dei quali è in grado di
campionare un segnale. Solitamente gli oscilloscopi ad alta velocità dispongono di un
connettore BNC per canale.
CSV. Valori separati da virgole. Un file di testo contenente dati tabulati, con le colonne
separate da virgole e le righe da interruzioni di riga. Il formato CSV viene utilizzato
per l'importazione e l'esportazione di file di forme d'onda arbitrarie PicoScope. È
inoltre possibile esportare forme d'onda PicoScope in formato CSV. I file CSV possono
essere importati in fogli di calcolo e altri programmi.
Data Logger PC. Uno strumento di misurazione costituito da un'interfaccia hardware
e dal software PicoLog in esecuzione su un PC. È anche possibile utilizzare il
dispositivo con il software PicoScope per creare un oscilloscopio di ingresso di tensione
multicanale.

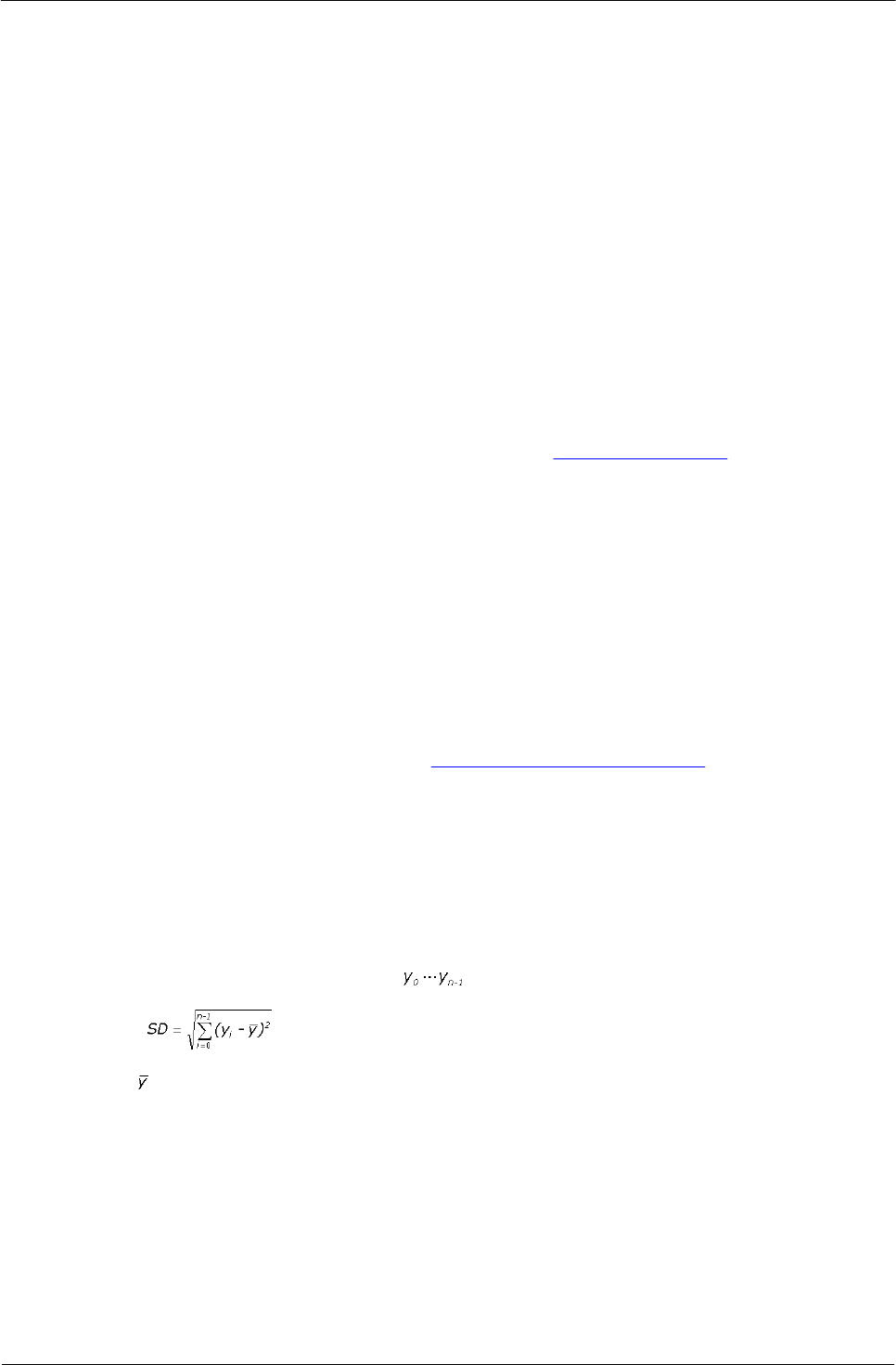

Deviazione standard. Una misura statistica della diffusione di una serie di campioni.
La deviazione standard della serie è definita come:
,
dove è la media aritmetica di tutti i campioni. Le unità del valore di deviazione
standard sono le stesse dei campioni originali.
ETS. Equivalent time sampling (campionamento del tempo equivalente). Un metodo
per aumentare la velocità di campionamento effettiva dell'oscilloscopio. In una vista
oscilloscopio, il programma acquisisce numerosi cicli di un segnale ripetitivo, quindi
combina i risultati per generare una singola forma d'onda con una risoluzione di tempo
maggiore rispetto a una singola acquisizione. Per risultati precisi, il segnale deve
essere perfettamente ripetitivo e il trigger stabile.
