A questo punto è possibile collegare l'alimentatore CA alla presa CC IN
sull'oscilloscopio o scegliere di utilizzare l'alimentazione USB. Se si collega
l'alimentatore CA, la finestra di dialogo si chiude automaticamente.
Esistono due modi per collegare l'oscilloscopio all'alimentazione USB:
Utilizzare il cavo con due estremità USB fornito per il collegamento di due porte
USB sul computer o sull'hub USB. È adatta qualsiasi porta USB alimentata che
soddisfi la specifica USB 2.0. Non è possibile utilizzare un hub USB non alimentato.
Utilizzare il cavo USB standard fornito per il collegamento a una porta USB sul
computer. Tale porta USB deve essere in grado di fornire 1000 mA. Sono adatte le
porte USB sulla maggior parte dei computer desktop e laptop completi. In caso di
dubbio, consultare le specifiche tecniche del produttore del computer.

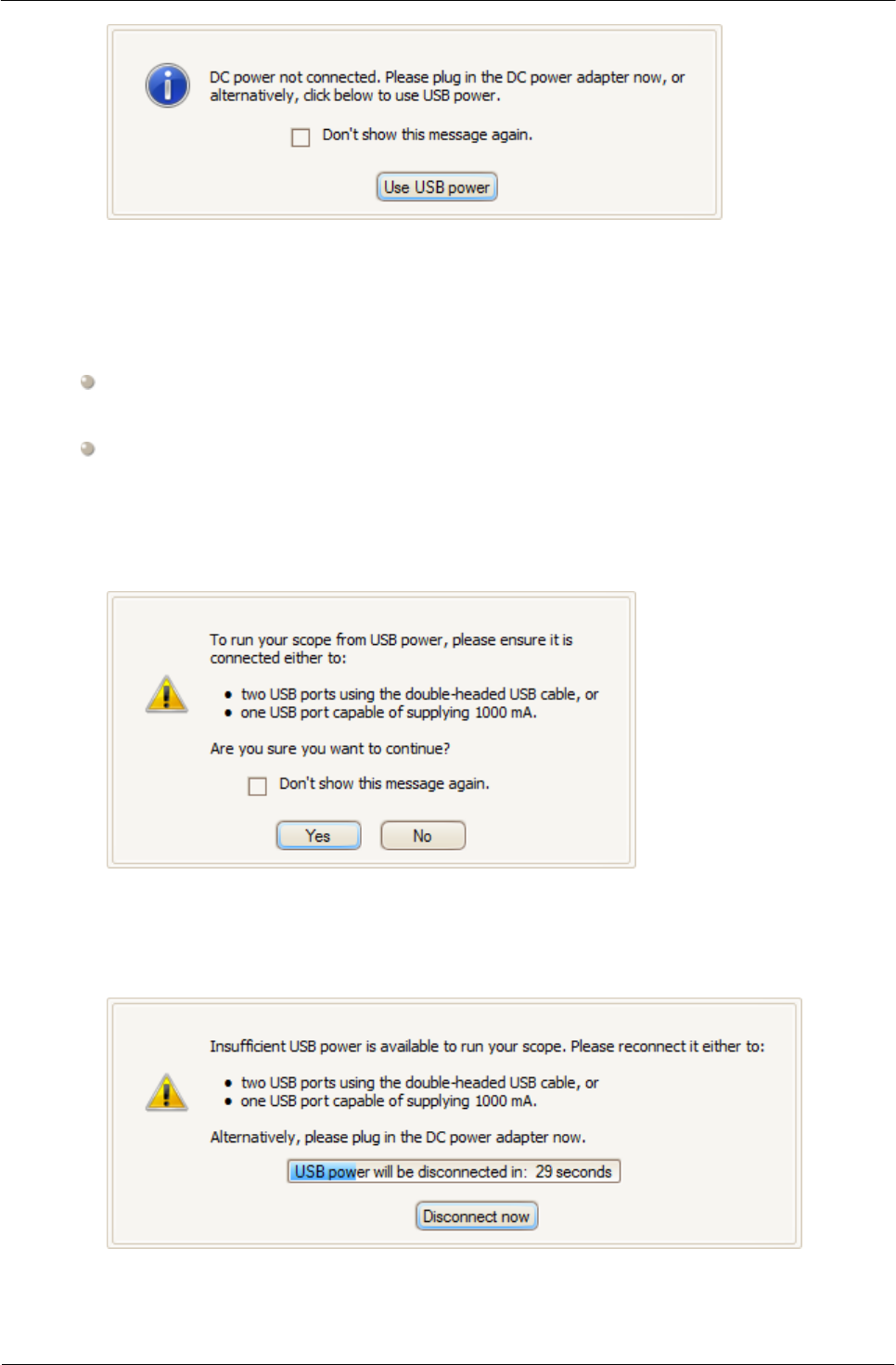

PicoScope spiega tali requisiti:
Alimentazione USB insufficiente
Se non è disponibile alimentazione USB sufficiente, PicoScope visualizza la finestra di
dialogo mostrata nella figura di seguito.
Passare a una porta USB in grado di fornire corrente sufficiente, utilizzare il cavo con
due estremità USB o collegare l'alimentatore CA.
