Protocollo FlexRay
È possibile decodificare dati FlexRay utilizzando la funzione di decodifica seriale
integrata in PicoScope.
Informazioni su FlexRay
FlexRay è un protocollo di comunicazioni per reti automobilistiche per dati ad alta
velocità. È progettato per essere tollerante agli errori.

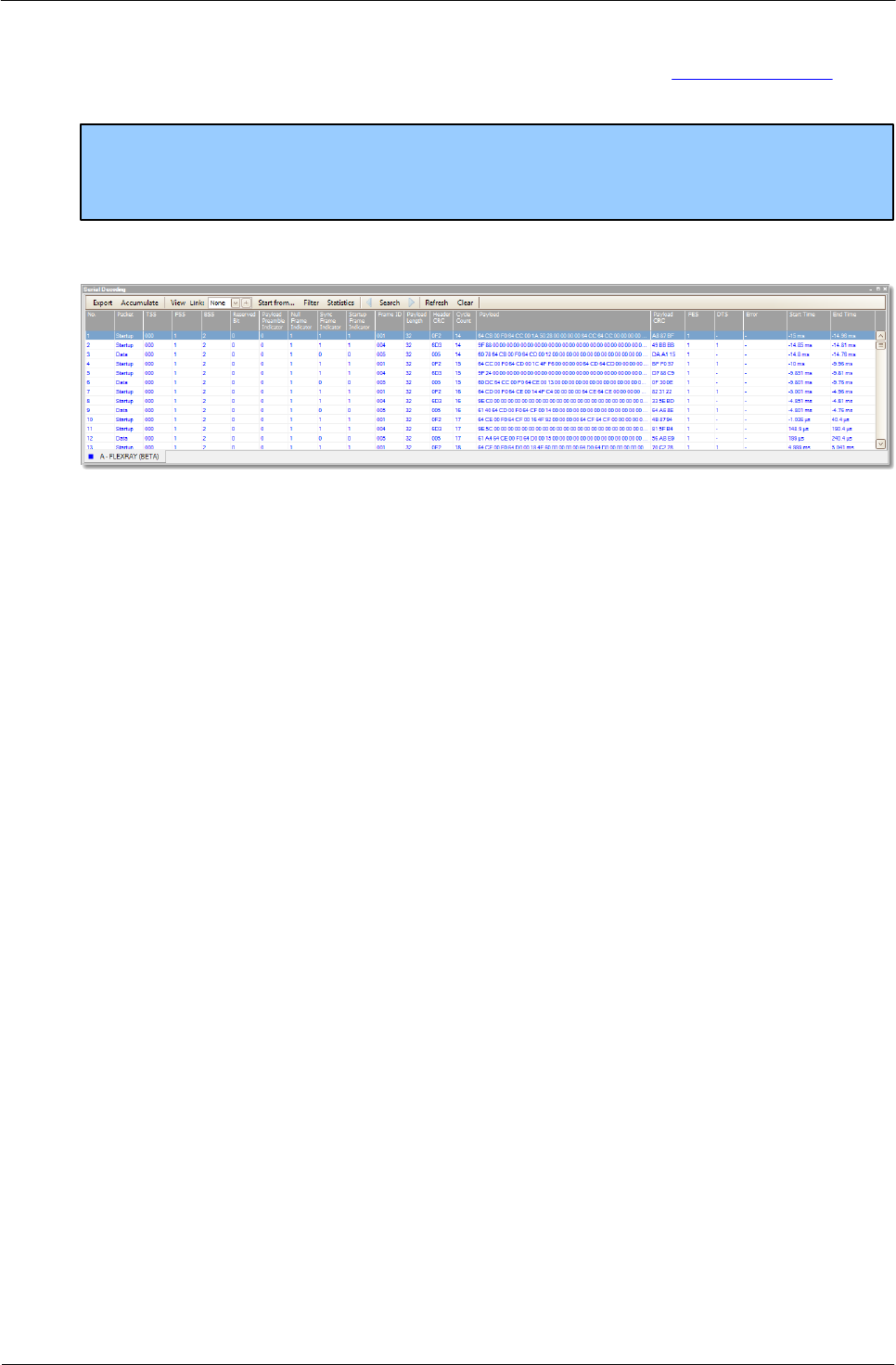

La vista nella finestra dei dati ha un aspetto simile a quello mostrato nella figura.
Di seguito sono elencate le colonne nella tabella dei dati.
Colonna
Descrizione
N.
Numero di serie del pacchetto (decimale). Se la
modalità Accumula è disattivata, il conteggio parte
dall'inizio della forma d'onda selezionata. Se la
modalità Accumula è attivata, il conteggio parte
dalla prima forma d'onda nel buffer delle forme
d'onda.
Pacchetto
Il tipo di pacchetto.
TSS
Segnale di inizio trasmissione. Bit 0 del frame.
FSS
Segnale di inizio frame. Bit 1 del frame.
BSS
Segnale di inizio byte. Un codice a 2 bit fisso.
Bit riservato
Non utilizzato.
Indicatore introduzione carico
utile
Indica la presenza di un vettore di gestione di rete o
di un ID di messaggio.
Indicatore di frame null
Indica che il carico utile non contiene dati di carico
utile utili.
Indicatore frame sinc
Indica se il frame è un frame di sincronizzazione.
ID frame
Definisce lo slot in cui viene trasmesso il frame.
Lunghezza carico utile
Il numero di byte di carico utile diviso 2.
CRC intestazione
Controllo di ridondanza ciclico dei dati
dall'indicatore di frame di sincronizzazione alla
lunghezza di carico utile.
Conteggio cicli
Il valore del contatore di cicli.
