Protocollo SPI
È possibile decodificare dati SPI Bus utilizzando la funzione di decodifica seriale
integrata in PicoScope.
Informazioni su SPI Bus
SPI (Serial Peripheral Interface, interfaccia di periferica seriale) Bus è uno standard
per dati seriali utilizzato per le comunicazioni tra microprocessori e periferiche. È
stato sviluppato da Motorola. Lo standard originale utilizza un collegamento a 4 fili,
sebbene siano utilizzate anche versioni a 3 fili e a 2 fili.

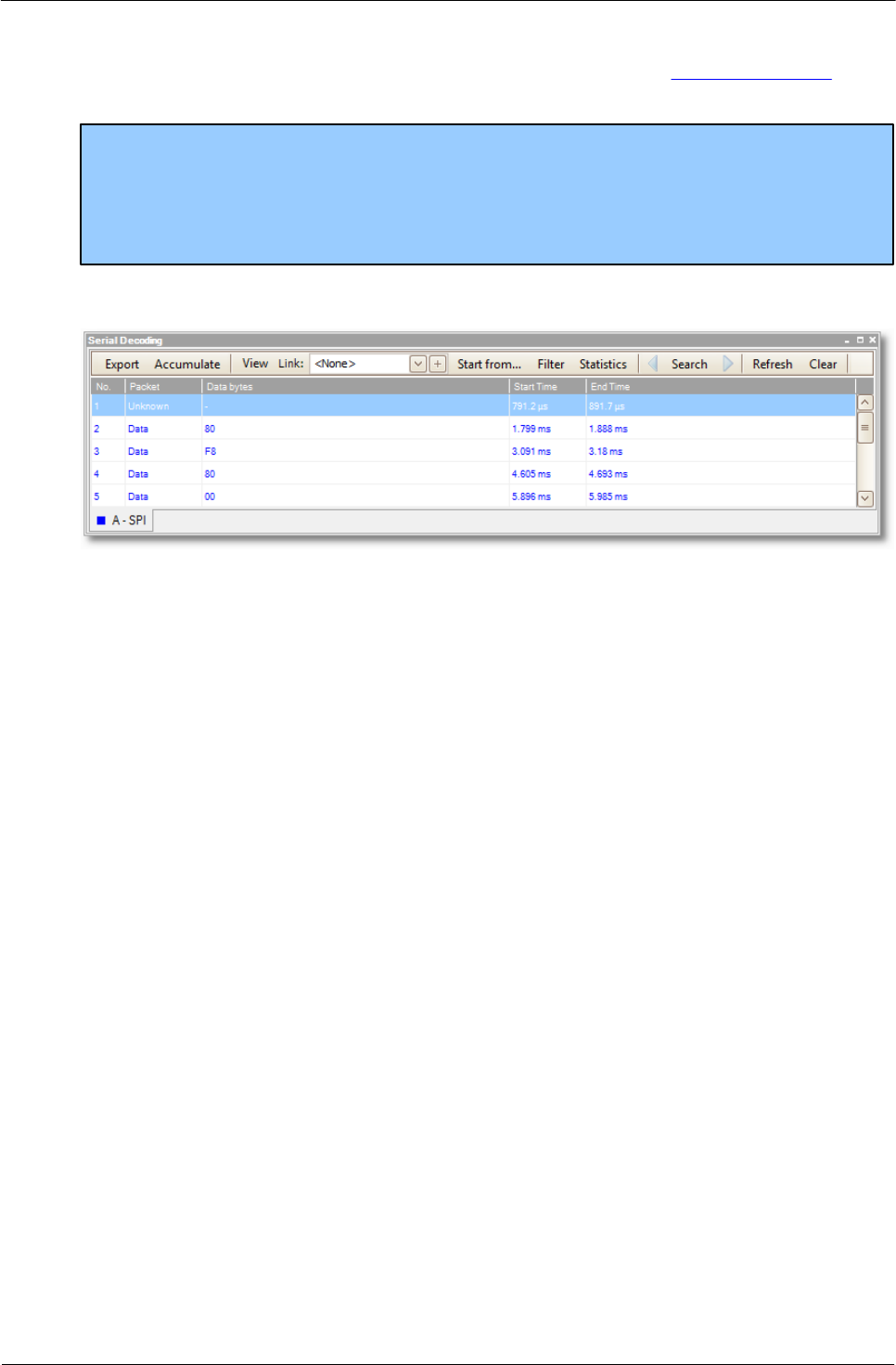

La vista nella finestra dei dati ha un aspetto simile a quello mostrato nella figura.
Di seguito sono elencate le colonne nella tabella dei dati.
Colonna
Descrizione
N.
Numero di serie del pacchetto (decimale). Se la modalità
Accumula è disattivata, il conteggio parte dall'inizio della forma
d'onda selezionata. Se la modalità Accumula è attivata, il
conteggio parte dalla prima forma d'onda nel buffer delle forme
d'onda.
Pacchetto
Tipo di pacchetto: Inizio, Arresto, Indirizzo, Dati o
Sconosciuto.
Byte di dati
Contenuti dei pacchetti di dati.
Tempo di inizio
Valore secondo la base dei tempi di PicoScope all'inizio del frame.
Tempo di fine
Valore secondo la base dei tempi di PicoScope alla fine del frame.
Tempo
pacchetto*
La durata del pacchetto (Tempo di fine – Tempo di inizio).
Tensione min*
Tensione minima.
Tensione max*
Tensione massima.
Delta tensione*
Intervallo di tensione del segnale (Tensione max – Tensione min).
* La visualizzazione di questi elementi viene attivata e disattivata con il pulsante
Statistiche.
