9.6.5
Protocollo RS232/UART
È possibile decodificare dati RS232 (UART) utilizzando la funzione di decodifica
seriale integrata in PicoScope.
Informazioni su RS232
RS232 è lo standard per dati seriali utilizzato dagli UART (Universal Asynchronous
Receiver/Transmitters, ricevitori/trasmettitori asincroni universali) sulle porte "seriali"
o "COM" una volta presenti spesso nei computer. È stato sviluppato negli anni
sessanta per la connessione di modem a terminali. Lo standard completo utilizza
un'oscillazione di tensione di ±12 V, maggiore della maggior parte degli altri
standard. La connessione RS232 più semplice è costituita da due segnali: Rx
(ricezione) e Tx (trasmissione).

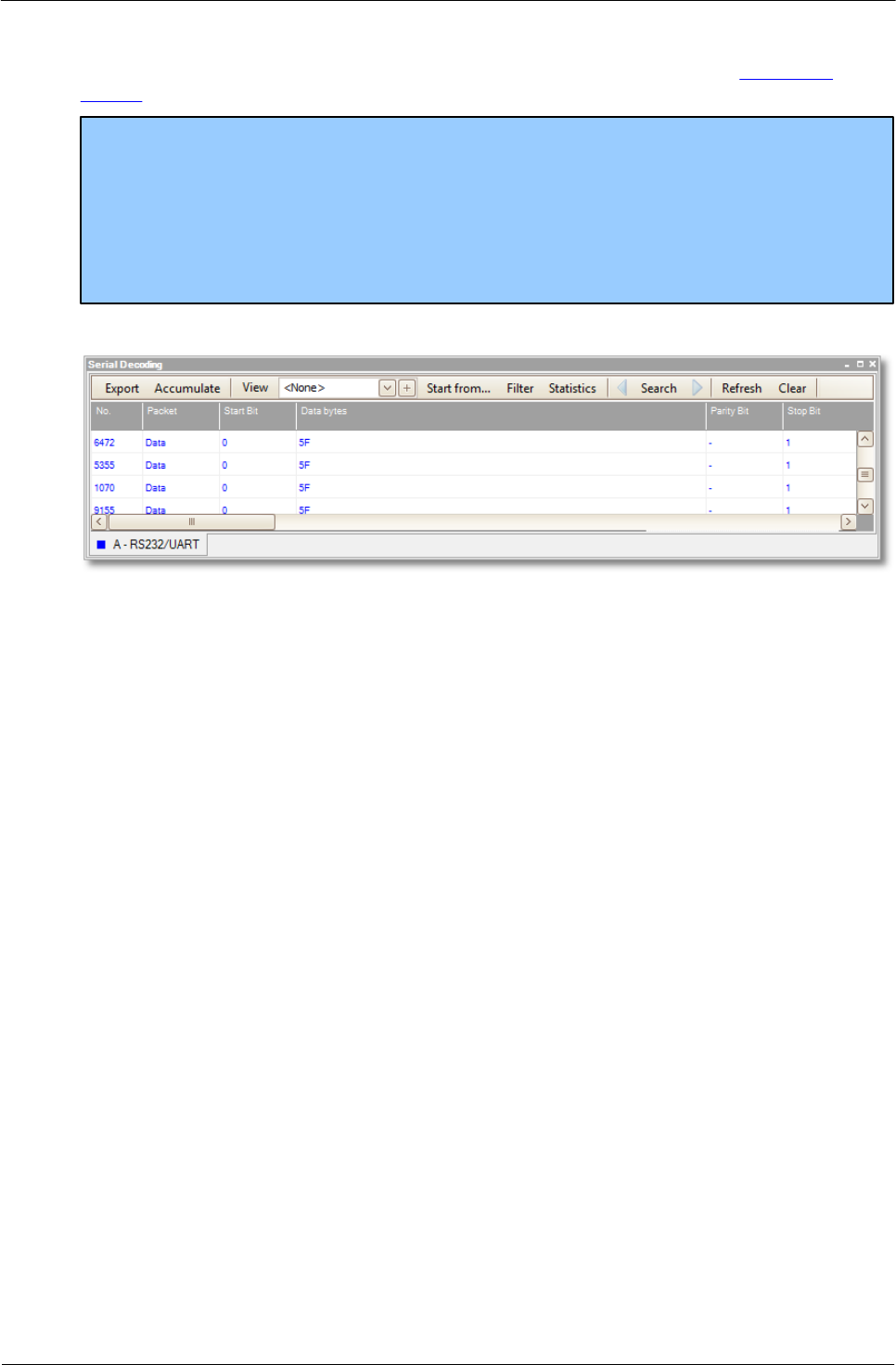

La vista nella finestra dei dati ha un aspetto simile a quello mostrato nella figura.
Di seguito sono elencate le colonne nella tabella dei dati.
Colonna
Descrizione
N.
Numero di serie del pacchetto (decimale). Se la modalità
Accumula è disattivata, il conteggio parte dall'inizio della forma
d'onda selezionata. Se la modali Accumula è attivata, il
conteggio parte dalla prima forma d'onda nel buffer delle forme
d'onda.
Pacchetto
Tipo di pacchetto: tutti i pacchetti in questo formato sono
classificati come Dati.
Bit iniziale
Se presente, il bit "1" fisso all'inizio della parola.
Byte di dati
Contenuti dei pacchetti di dati.
Bit di parità
Il bit di correzione di errori, se presente, alla fine della parola.
Bit di stop
Se presente, il bit "1" fisso alla fine della parola.
Errore
Indica se si è verificato un errore nei dati.
Tempo di inizio
Valore secondo la base dei tempi di PicoScope all'inizio del frame.
Tempo di fine
Valore secondo la base dei tempi di PicoScope alla fine del frame.
Tempo
pacchetto*
La durata del pacchetto (Tempo di fine Tempo di inizio).
Tensione min*
Tensione minima.
Tensione max*
Tensione massima.
Delta tensione*
Intervallo di tensione del segnale (Tensione max – Tensione min).
* La visualizzazione di questi elementi viene attivata e disattivata con il pulsante
Statistiche.
