9.4

Temporizzazione dei trigger (parte 1)

Le funzioni controllo di tempo pre-trigger e controllo ritardo post-trigger sono

descritte singolarmente in "Barra degli strumenti Attivazione", ma è importante

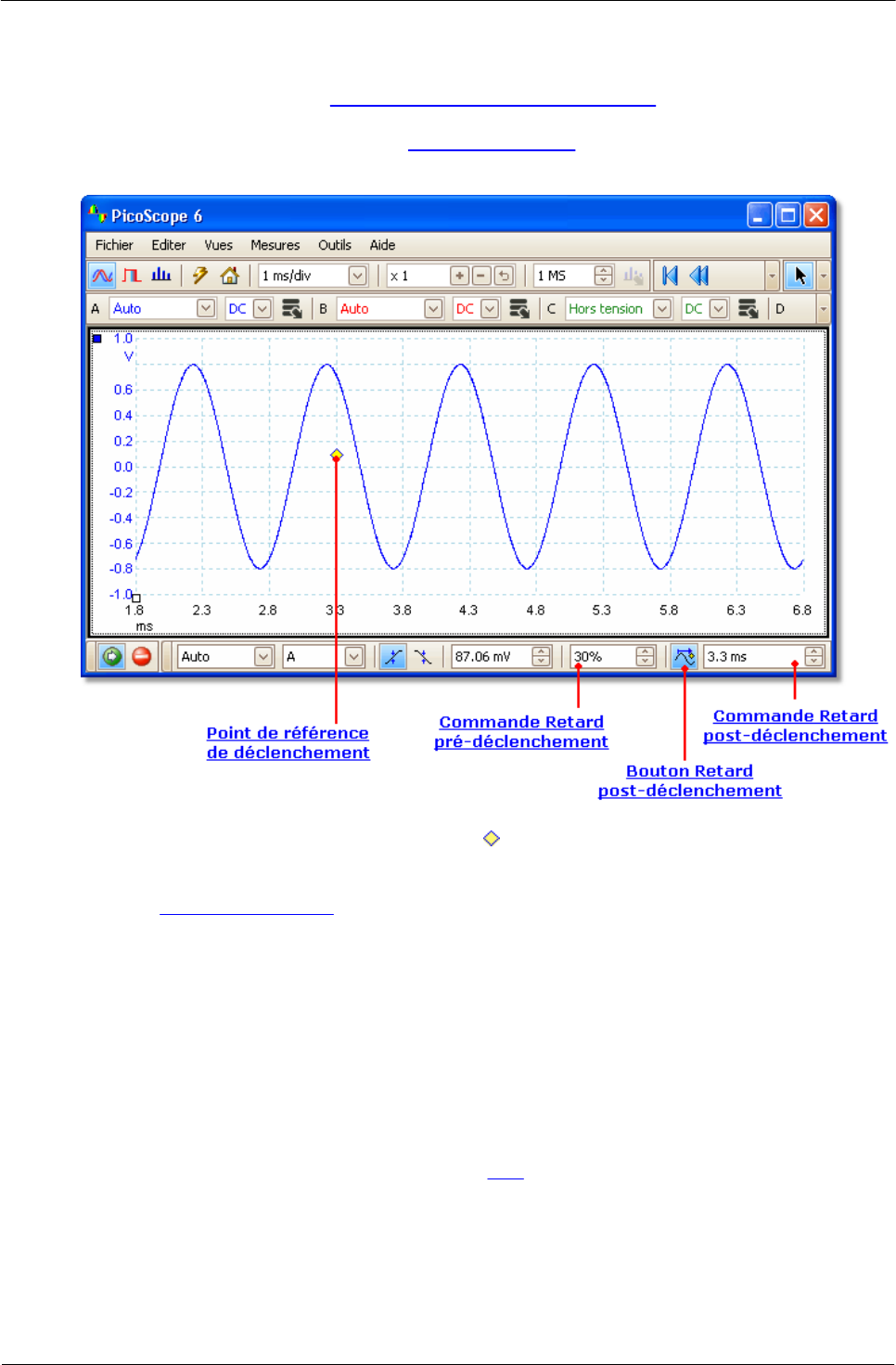

comprendere anche l'interazione tra i due controlli. Nella figura di seguito è

rappresentata la schermata di una vista oscilloscopio con il ritardo post-trigger

abilitato.

Nota 1: Il punto di riferimento del trigger ( ) non si trova sulla forma d'onda. Questo

perché il ritardo post-trigger è impostato su 200 µs, quindi il trigger si è

verificato 200 µs prima del punto di riferimento, fuori dal bordo sinistro della

vista oscilloscopio. L'asse del tempo è allineato in modo che il punto di

riferimento del trigger sia su 200 µs.

Nota 2. Il ritardo pre-trigger è impostato su 25%, quindi il punto di riferimento del

trigger è visualizzato al 25% della distanza dal bordo sinistro nella vista

oscilloscopio.

Nota 3. PicoScope limita il ritardo dal trigger al punto di riferimento a un multiplo del

tempo di acquisizione totale. Una volta raggiunto tale limite, il programma

non consente di aumentare il ritardo pre-trigger; se si aumenta il ritardo

post-trigger, PicoScope riduce il ritardo pre-trigger in modo da impedire che il

totale superi il limite. Solitamente il multiplo è 100 nella maggior parte delle

modalità di trigger e 1 in modalità ETS.
