9.1.2

Misurazioni spettro

Per aggiungere una misurazione spettro, aprire una vista spettro, quindi fare clic sul

pulsante Aggiungi misurazione. È possibile utilizzare tali misurazioni in modalità

oscilloscopio o in modalità spettro.

Frequenza al picco. La frequenza a cui compare il valore del segnale di picco.

Ampiezza al picco. L'ampiezza del valore del segnale di picco.

Ampiezza media al picco. La media dell'ampiezza del valore del segnale di picco

calcolata su numerose acquisizioni.

Potenza totale. La potenza dell'intero segnale acquisito nella vista spettro, calcolata

sommando le potenze in tutti i bin di spettro.

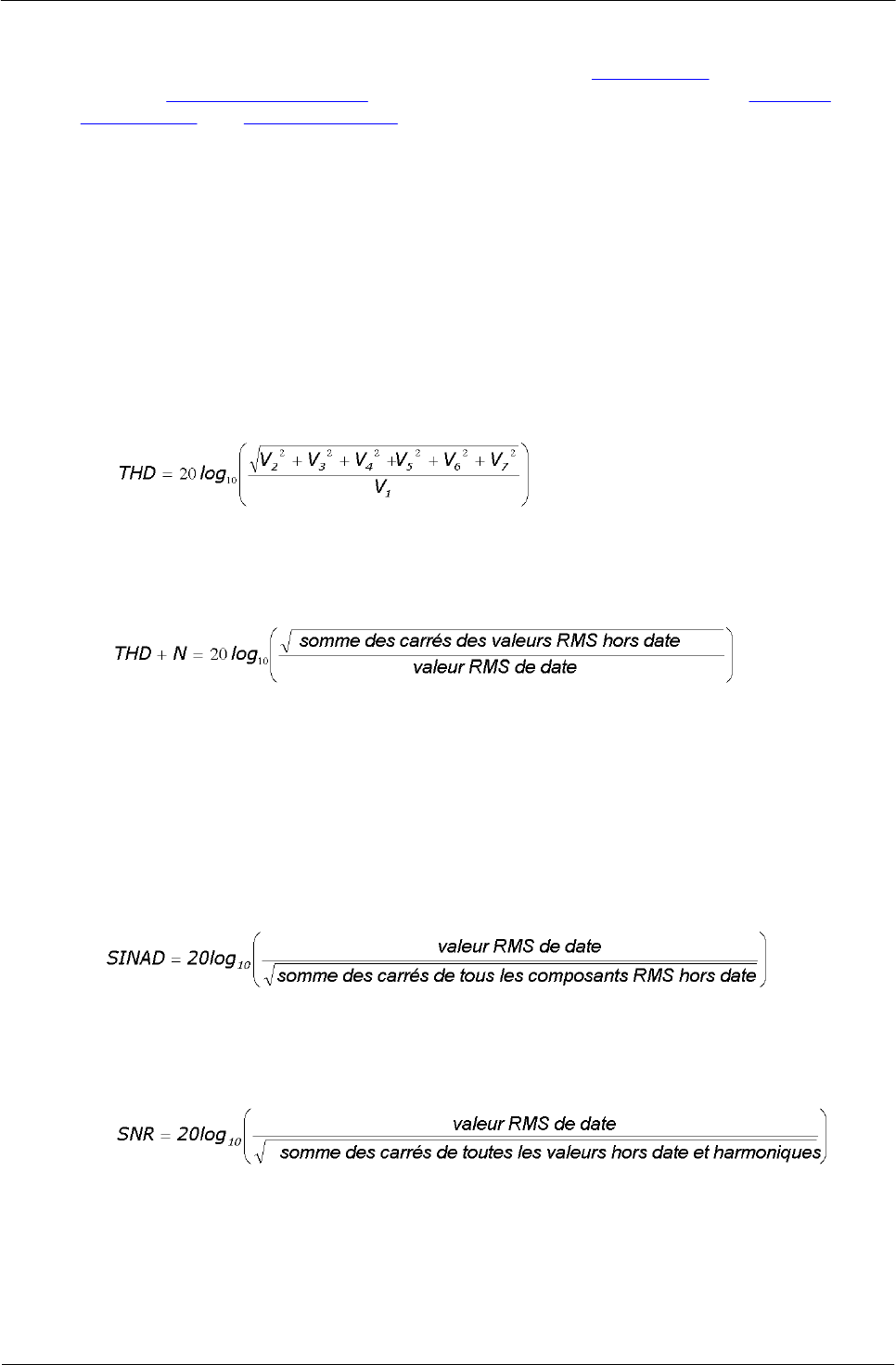

Distorsione armonica totale (THD). Il rapporto tra la somma delle potenze

armoniche e la potenza alla frequenza fondamentale.

Distorsione armonica totale più rumore (THD+N). Il rapporto tra la potenza

armonica più il rumore alla potenza fondamentale. I valori THD+N sono sempre

maggiori dei valori THD per lo stesso segnale.

Gamma dinamica senza spurie (SFDR). Il rapporto tra l'ampiezza del punto

specificato (normalmente il componente della frequenza di picco) e il componente di

frequenza con la seconda maggiore ampiezza (nota come "frequenza SFDR"). Il

componente alla "frequenza SFDR" non è necessariamente un'armonica del

componente di frequenza fondamentale. Per esempio può essere un forte segnale di

rumore indipendente.

Rapporto segnale+rumore+distorsione e segnale+rumore (SINAD). Il

rapporto, in decibel, tra segnale più rumore più distorsione e rumore più distorsione.

Rapporto segnale/rumore (SNR). Il rapporto, in decibel, tra la potenza media del

segnale e la potenza media del rumore. Si consigliano finestre Hanning o Blackman a

causa del basso rumore.
