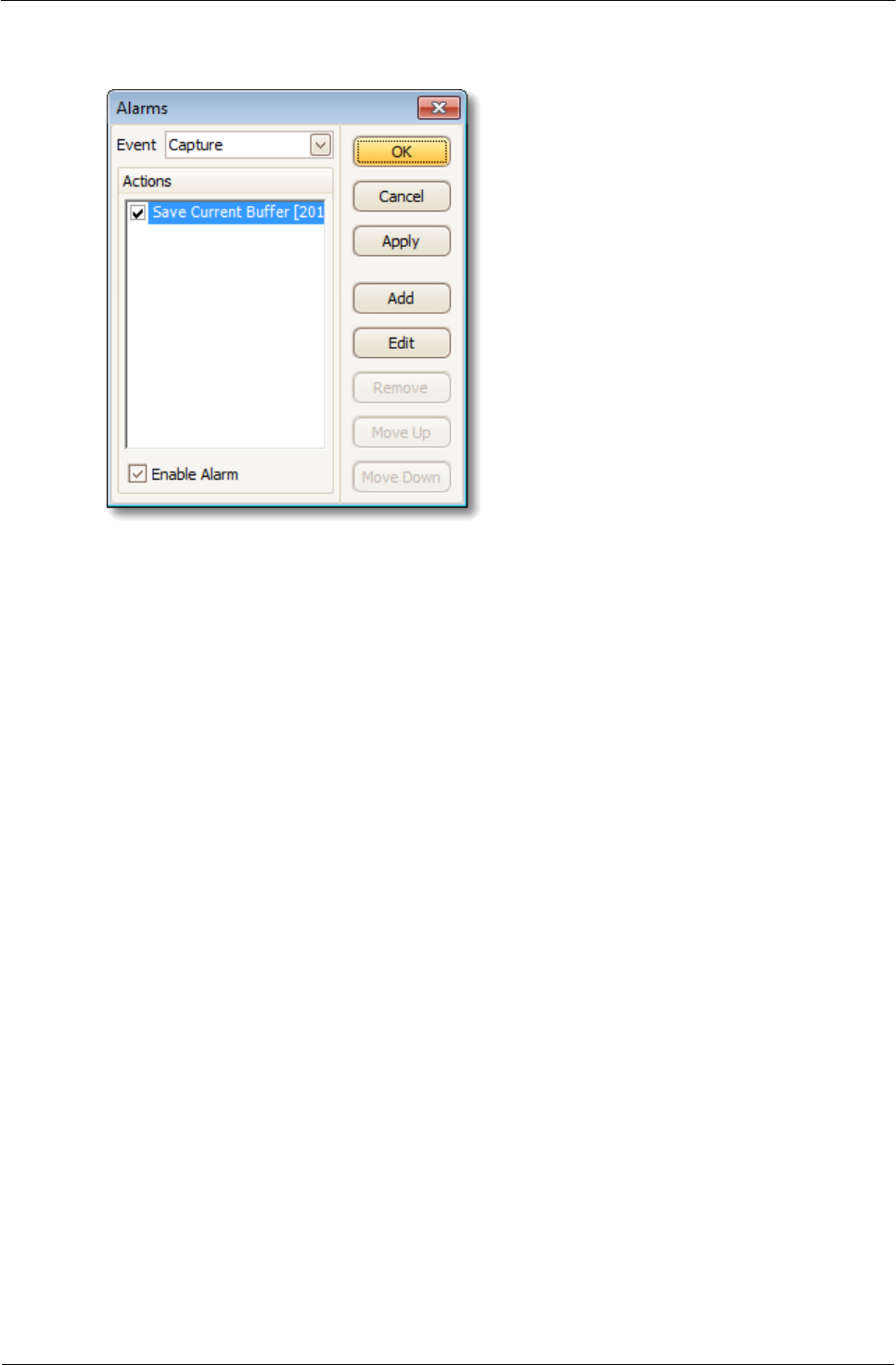

7. Verificare che le caselle di controllo Salva buffer corrente e Abilita allarme siano
selezionate.
8. Fare clic su OK. PicoScope salva un file per ogni evento di trigger.
9. Al termine dell'utilizzo disattivare l'allarme, per evitare la creazione di file
indesiderati.
