Avviamento a PicoScope e oscilloscopio12
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati.psw.it r30
5.5
Vista oscilloscopio
Una vista oscilloscopio mostra i dati acquisiti dall'oscilloscopio come un grafico di
ampiezza di segnale rispetto al tempo (per ulteriori dettagli su questi concetti
consultare Informazioni di base sull'oscilloscopio). PicoScope apre un'unica vista,
tuttavia è possibile aggiungerne altre usando il menu Viste. Simile alla schermata di
un oscilloscopio convenzionale, una vista oscilloscopio mostra una o più forme d'onda
con un asse orizzontale comune del tempo, con un livello di segnale indicato con uno o
più assi verticali. Ciascuna vista può avere tante forme d'onda quanti sono i canali

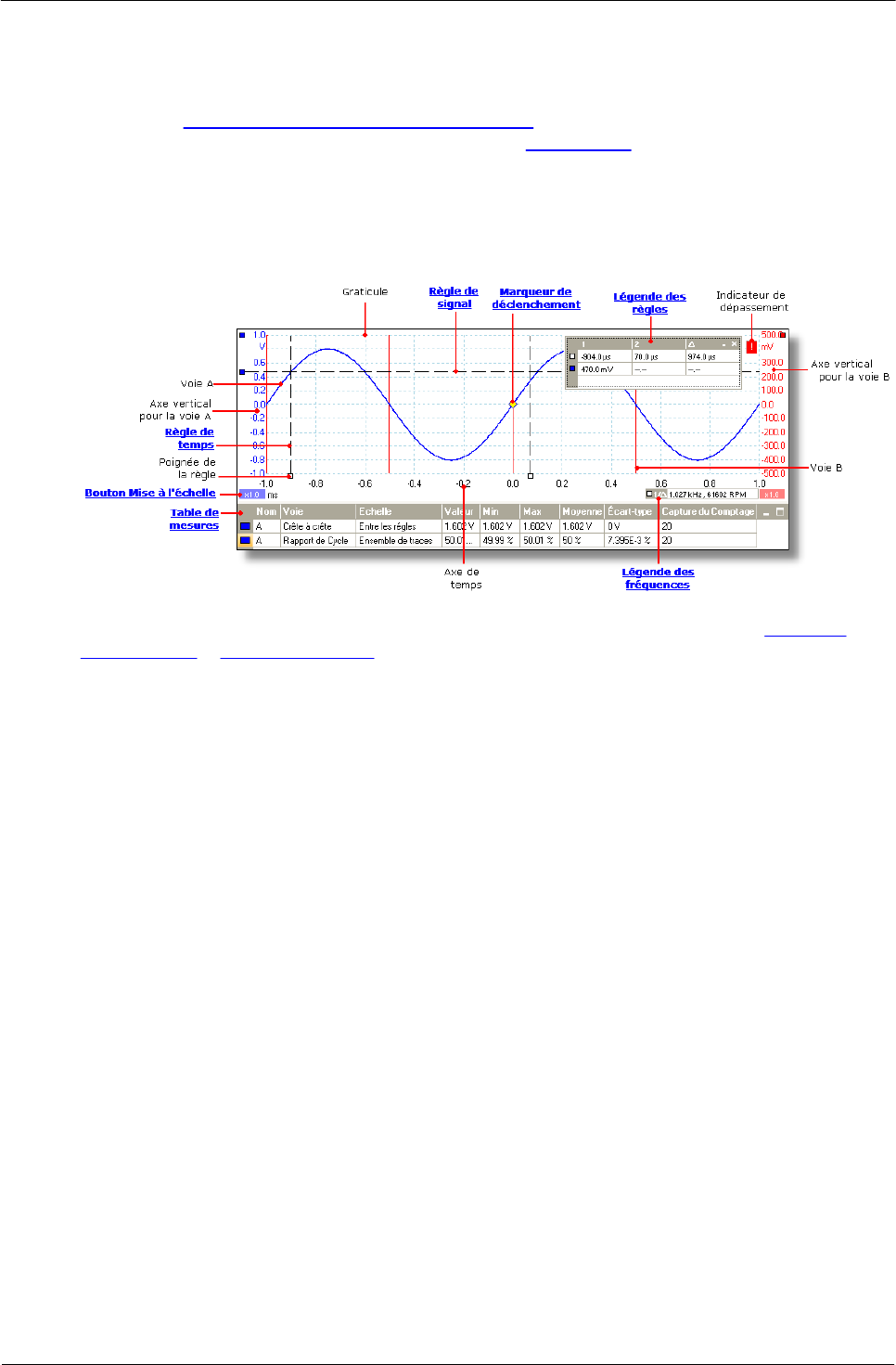

dell'oscilloscopio. Fare clic su un'etichetta sottostante per saperne di più su una
caratteristica.
Le viste oscilloscopio sono disponibili indipendentemente dalla modalità (modalità
oscilloscopio o modalità spettro) attiva.
