5. Per il momento accettare le impostazioni predefinite e fare clic su Genera. Quindi
fare clic su OK nella finestra di dialogo Libreria maschere per tornare alla vista
oscilloscopio.

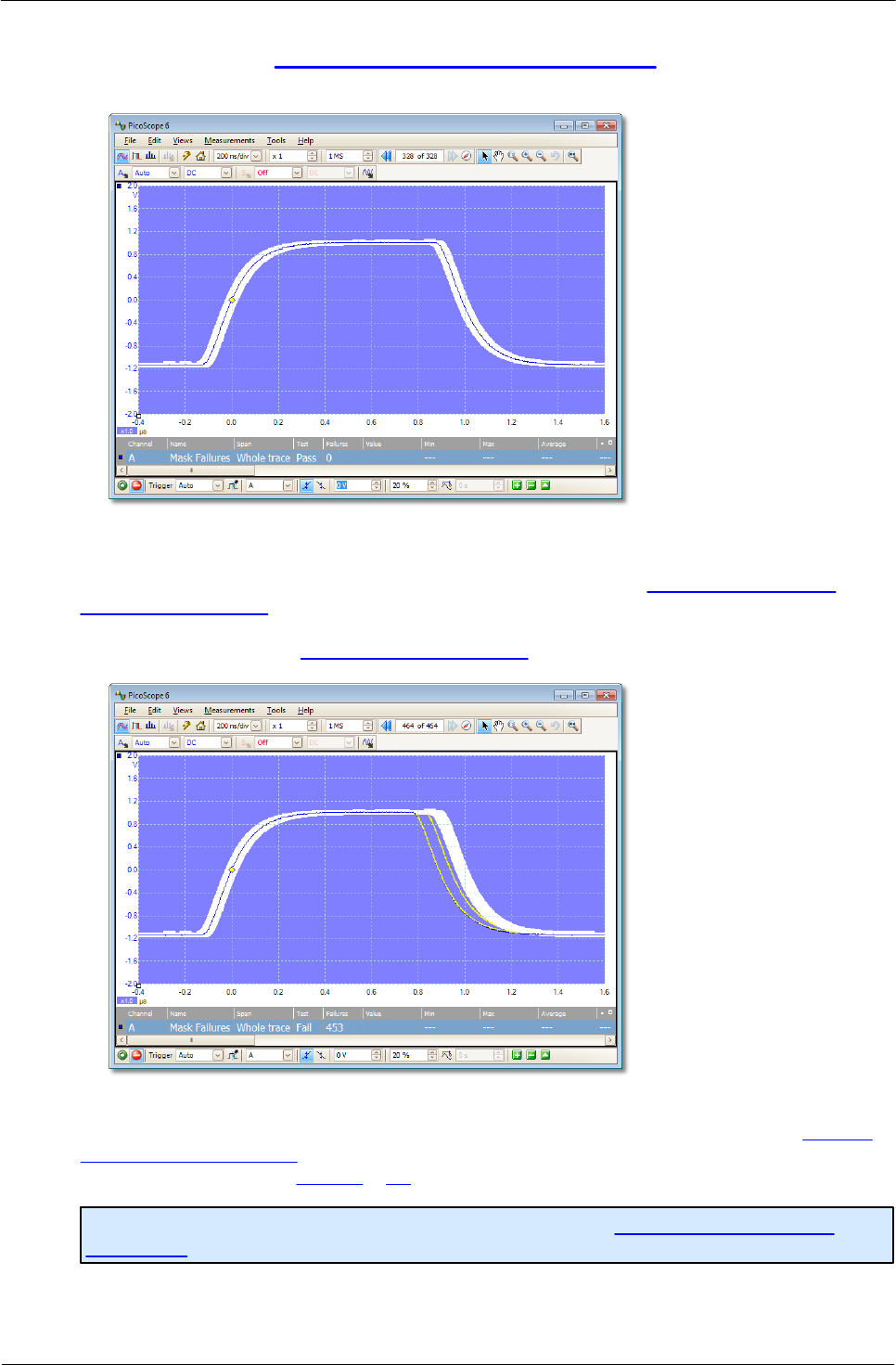

Intorno alla forma d'onda originale ora è tracciata una maschera.
6. PicoScope interrompe l'acquisizione quando si entra nella finestra di dialogo
Libreria maschere, quindi premere la barra spaziatrice per riavviarla. Se una forma
d'onda acquisita non rientra nella maschera, le parti errate sono tracciate con un
colore contrastante. La tabella delle misurazioni mostra il numero di errori.
7. Si dispone di una verifica dei limiti con maschere funzionante. Per informazioni sulla
modifica, l'importazione e l'esportazione di maschere consultare l'argomento Verifica
dei limiti con maschere. È anche possibile impostare una verifica dei limiti con
maschere su una vista spettro o XY.
Per ulteriori informazioni su questa funzione, consultare Verifica dei limiti con
maschere.
