Come fare per...170
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati.psw.it r30

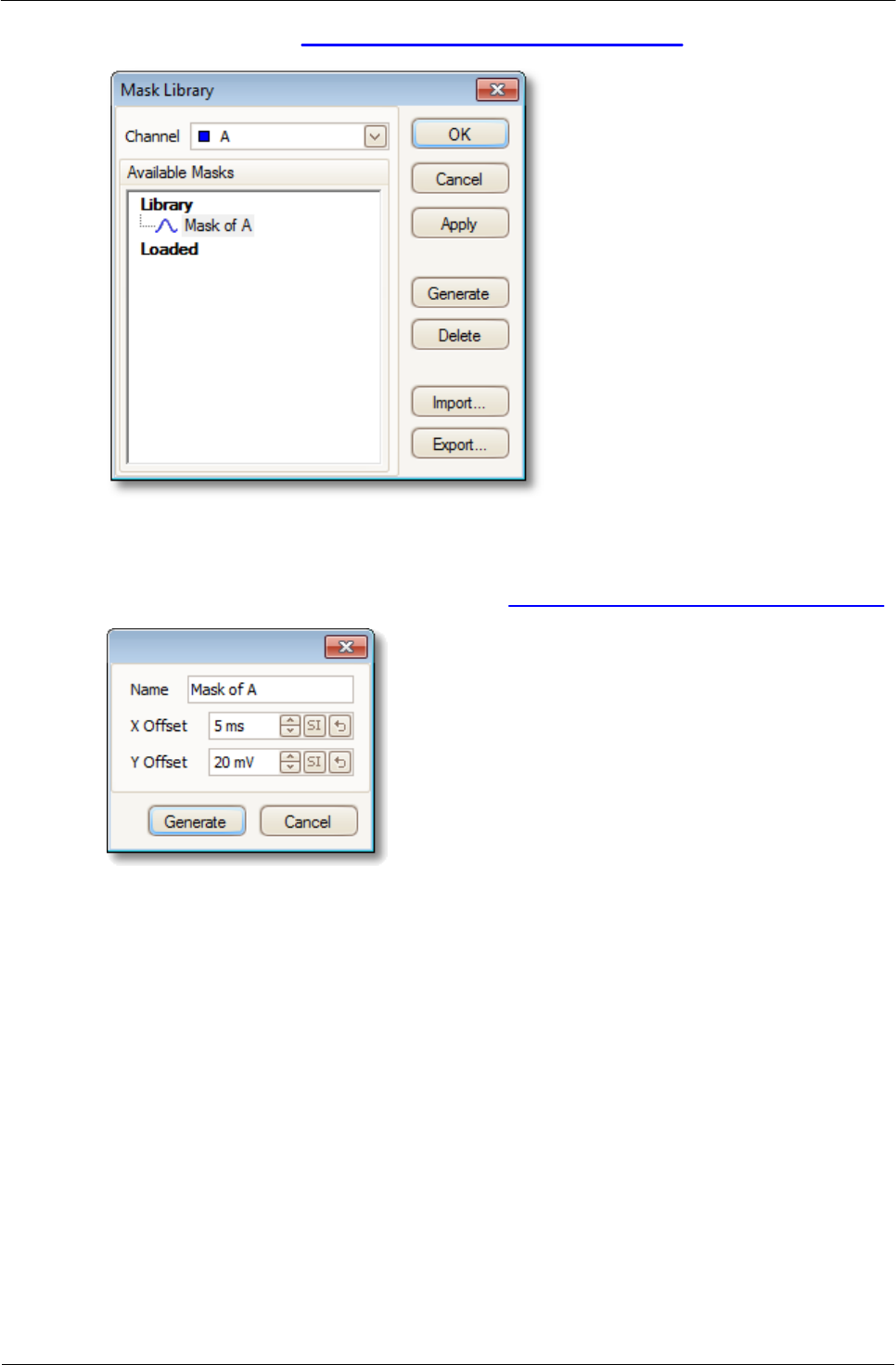

3. Viene visualizzata la finestra di dialogo Libreria maschere.
Per impostazione predefinita è selezionato il Canale A. Se si desidera applicare la
maschera a un canale diverso, si può modificare.
4. Fare clic sul pulsante Genera per aprire la finestra di dialogo Genera maschera.
