Come fare per...168
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati.psw.it r30
La modalità persistenza è servita allo scopo. Sono stati trovati i falsi segnali, ma si
desidera esaminarli in maggiore dettaglio. Il modo migliore per farlo è tornare alla
modalità oscilloscopio normale in modo da poter utilizzare le funzioni Attivazione
avanzata e Misurazione automatica incorporate in PicoScope.

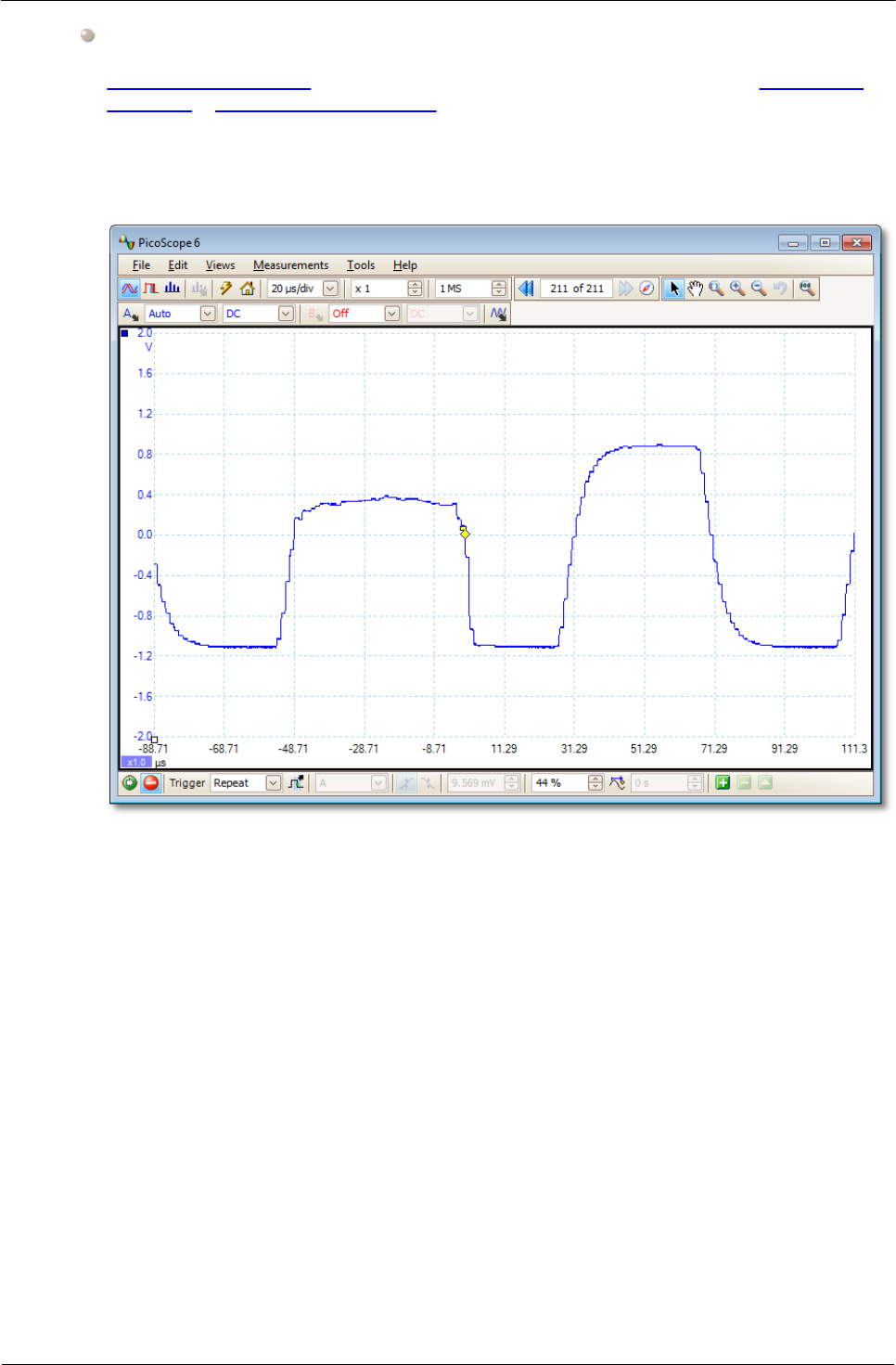

Fare clic sul pulsante Modalità oscilloscopio. Impostare un trigger con larghezza
dell'impulso avanzato per cercare un impulso più ampio di 60 ns. PicoScope trova
immediatamente l'impulso runt.
Ora è possibile aggiungere misurazioni automatiche o trascinare i righelli in posizione
per analizzare in dettaglio l'impulso runt.
