Finestra PicoScope
La finestra PicoScope mostra un blocco di dati acquisiti dall'oscilloscopio. Quando si
apre PicoScope per la prima volta, contiene una vista oscilloscopio, ma è possibile

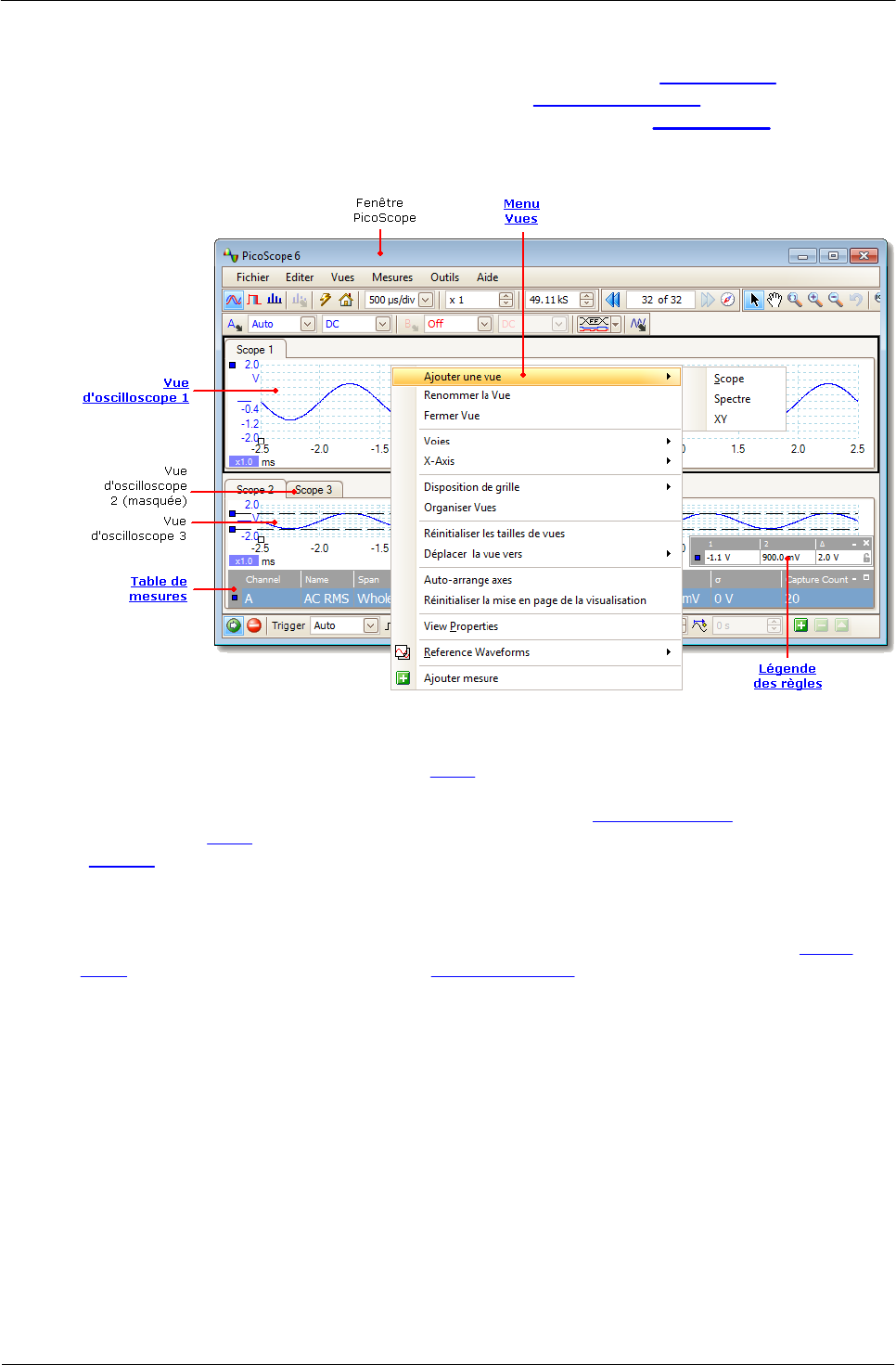

aggiungere ulteriori viste facendo clic su Aggiungi vista nel menu Viste. La
schermata di seguito mostra tutte le caratteristiche principali della finestra di
PicoScope. Fare clic su un'etichetta sottolineata per saperne di più.
Disposizione delle viste nella finestra di PicoScope
Se la finestra PicoScope contiene più viste, PicoScope le dispone in una griglia. La
disposizione avviene automaticamente, ma se si desidera si può personalizzare.
Ciascuno spazio rettangolare nella griglia è noto come visualizzazione. È possibile
spostare una vista in una visualizzazione diversa trascinando la scheda con il nome
(mostra), ma non si può spostare all'esterno della finestra PicoScope. È inoltre
possibile inserire più viste in una visualizzazione trascinando la vista e rilasciandola
sopra un'altra.
Per ulteriori opzioni, fare clic con il tasto destro del mouse per visualizzare il menu
Viste, oppure selezionare Vista dalla barra del menu e selezionare una delle opzioni
del menu per disporre le viste.
