Guida all'uso dell'oscilloscopio PicoScope 6 161
Copyright © 2007-2013 Pico Technology Ltd. Tutti i diritti riservati. psw.it r30
8.4
Come spostare una vista

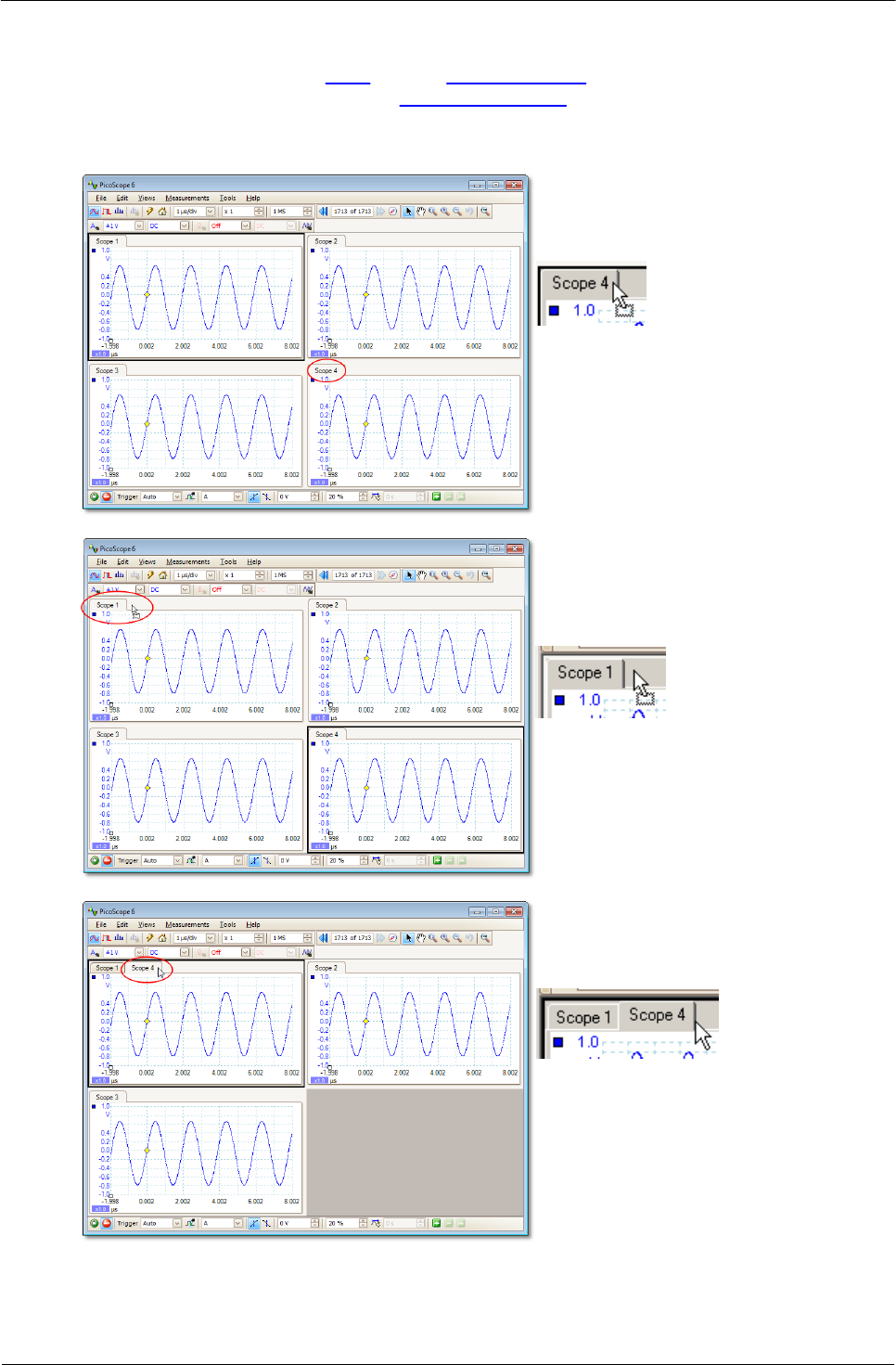

È possibile trascinare una vista da una visualizzazione a un'altra. L'esempio mostra
quattro visualizzazioni contenenti viste oscilloscopio denominate da "Oscilloscopio 1" a
"Oscilloscopio 4". Si supponga di voler spostare la vista "Oscilloscopio 4" nella
visualizzazione in alto a sinistra.
1. Fare il clic sulla scheda con il nome
della vista "Oscilloscopio 4" e tenere
premuto il pulsante del mouse.
2. Trascinare il puntatore del mouse
nella nuova posizione accanto alla
scheda con il nome della vista
"Oscilloscopio 1".
3. Rilasciare il pulsante del mouse: la
vista si sposta nella nuova
posizione.
