Guida all'uso dell'oscilloscopio PicoScope 6 159

8.2

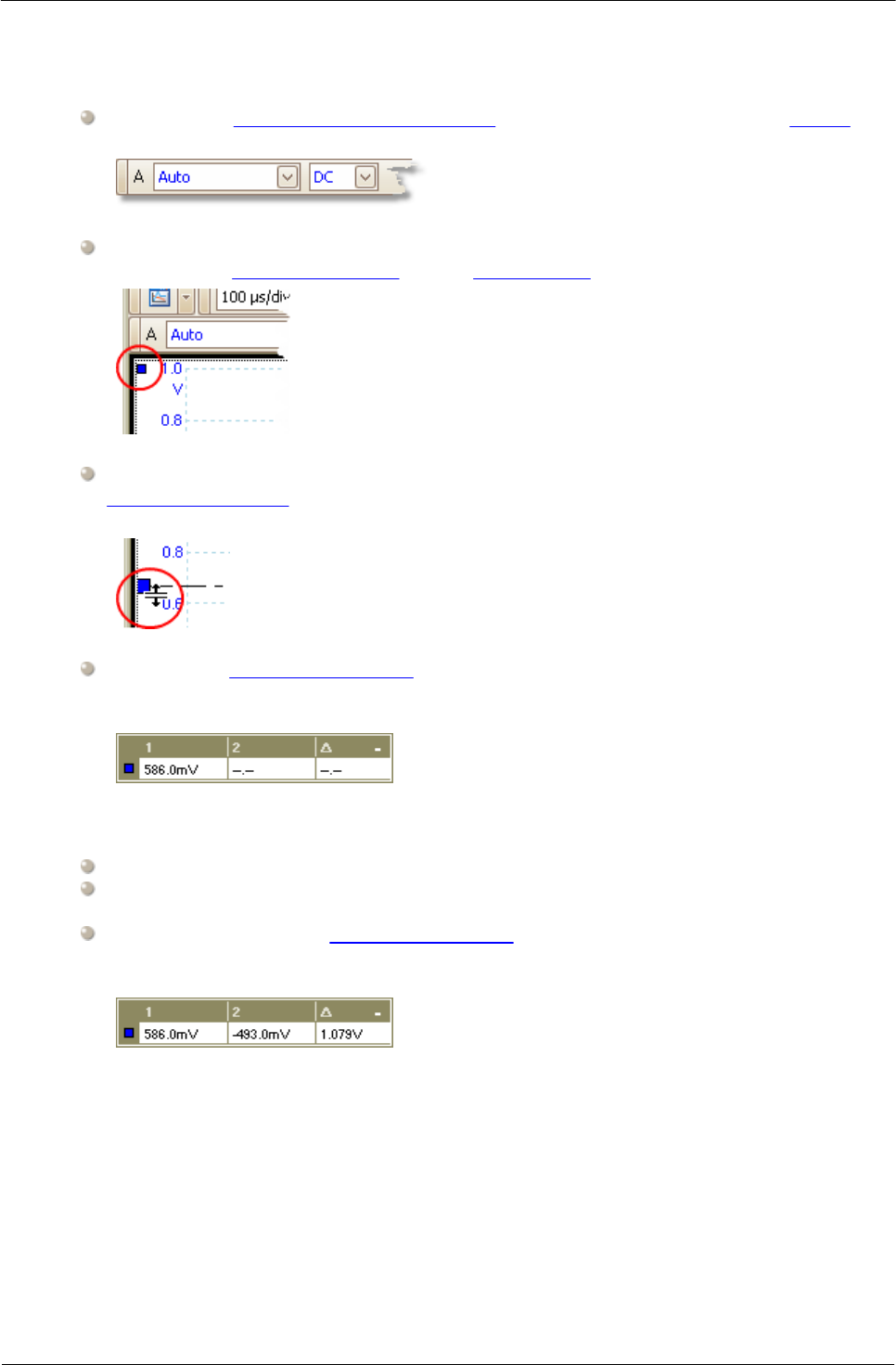

Come utilizzare i righelli per misurare un segnale

Utilizzo di un singolo righello per le misurazioni dal segnale a terra

Esaminare la barra degli strumenti Canali per trovare il codice colore del canale da

misurare:

Cercare il cursore del righello (il quadratino colorato nell'angolo superiore destro o

sinistro della vista oscilloscopio o della vista spettro) di quel colore:

Trascinare il cursore del righello verso il basso. Nella vista viene visualizzato un

righello del segnale (linea tratteggiata orizzontale). Rilasciare il cursore del righello

nel punto desiderato.

Osservare la legenda del righello (la tabellina che appare sulla vista). Presenta una

riga contrassegnata da un quadratino di colore corrispondente al colore del cursore

del righello. La prima colonna mostra il livello del segnale del righello.

Utilizzo di due righelli per misurazioni differenziali

Seguire i passaggi precedenti relativi all'utilizzo di un singolo righello.

Trascinare il cursore del secondo righello dello stesso colore verso il basso fino a

quando il righello si trova in corrispondenza del livello di segnale da misurare.

Cercare nuovamente la legenda del righello. La seconda colonna ora mostra il

livello del segnale del secondo righello, la terza colonna mostra la differenza tra i

due righelli.
