7.9.2.3

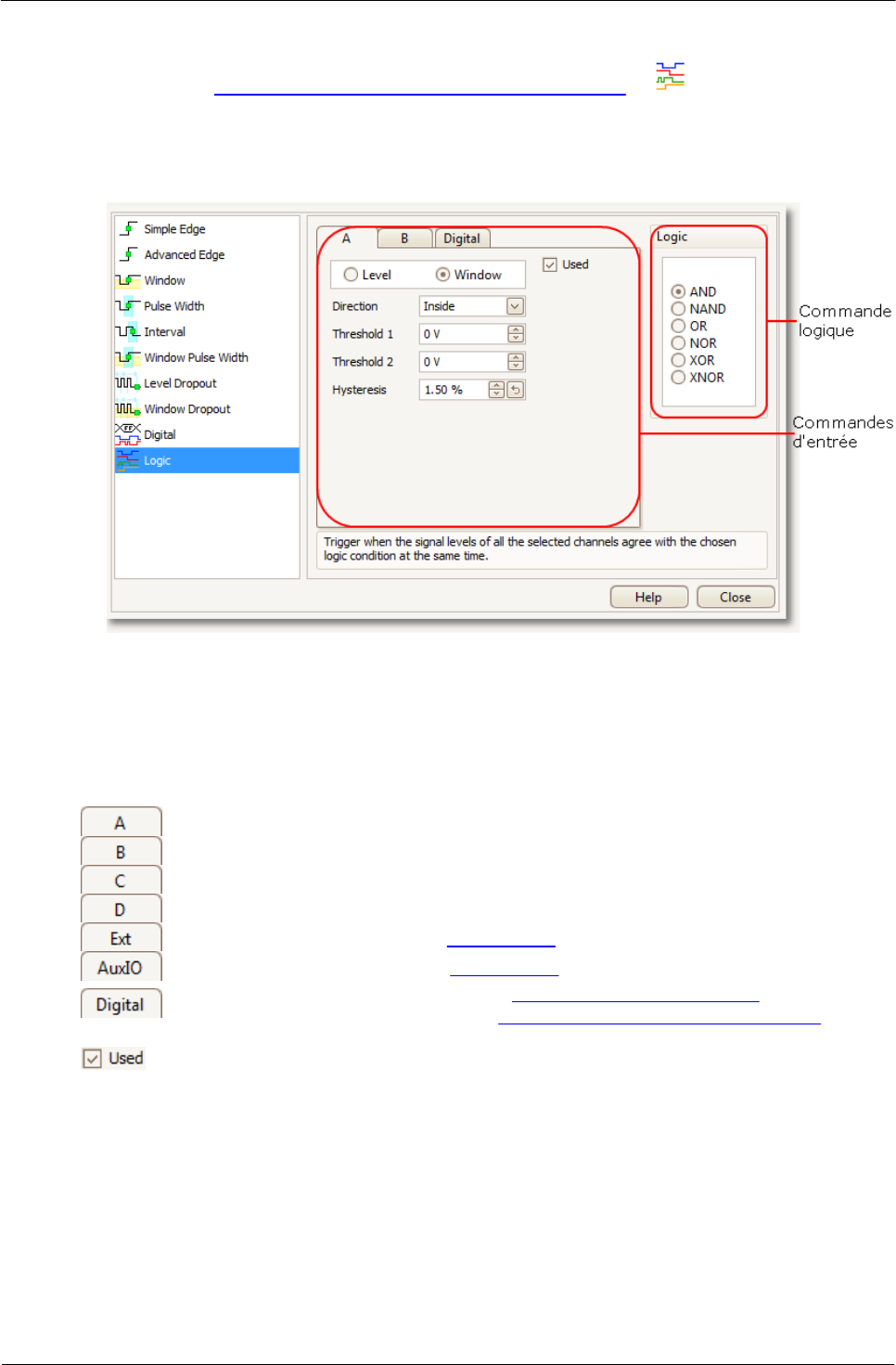

Finestra di dialogo Trigger logico

Posizione:

finestra di dialogo Attivazione avanzata > pulsante Logica

Scopo:

imposta l'attivazione su una combinazione degli ingressi

Applicabilità:

tutti i dispositivi con più ingressi attivi

Controlli di ingresso

È presente una serie di controlli per ogni ingresso attivo dell'oscilloscopio. La selezione

degli ingressi dipende dal modello di oscilloscopio in uso. La selezione dei controlli

(soglie, isteresi, modalità finestra e così via) per ogni ingresso dipende anche dalle

capacità hardware dell'oscilloscopio.

Canale A

Canale B

Canale C

Canale D

Ingresso EXT (se presente)

Ingresso AUX (se presente)

Ingressi digitali (solo oscilloscopi a segnali misti). I controlli

sono gli stessi della finestra di dialogo Trigger digitale.

Selezionare la casella per includere il relativo ingresso nella

condizione Trigger logico. Se la casella non è selezionata,

l'ingresso viene ignorato dal Trigger logico.
