Avviamento a PicoScope e oscilloscopio10

5.3.2

Come funzionano le modalità di acquisizione con le viste?

La modalità acquisizione informa PicoScope se si desidera visualizzare

principalmente forme d'onda (modalità oscilloscopio) o grafici della frequenza

(modalità spettro). Quando si seleziona una modalità di acquisizione, PicoScope

imposta l'hardware in modo adeguato, quindi mostra una vista corrispondente alla

modalità di acquisizione (una vista oscilloscopio se si seleziona una modalità

oscilloscopio oppure una modalità persistenza o una vista spettro se si seleziona una

modalità spettro). La parte restante della presente sezione non vale per la modalità

persistenza, che consente solo una vista singola.

Quando PicoScope ha visualizzato la prima vista, se si desidera è possibile aggiungere

altre viste oscilloscopio o spettro, indipendentemente dalla modalità acquisizione in

cui ci si trova. Si possono aggiungere e rimuovere quante viste aggiuntive si desidera,

purché rimanga una vista corrispondente alla modalità di acquisizione.

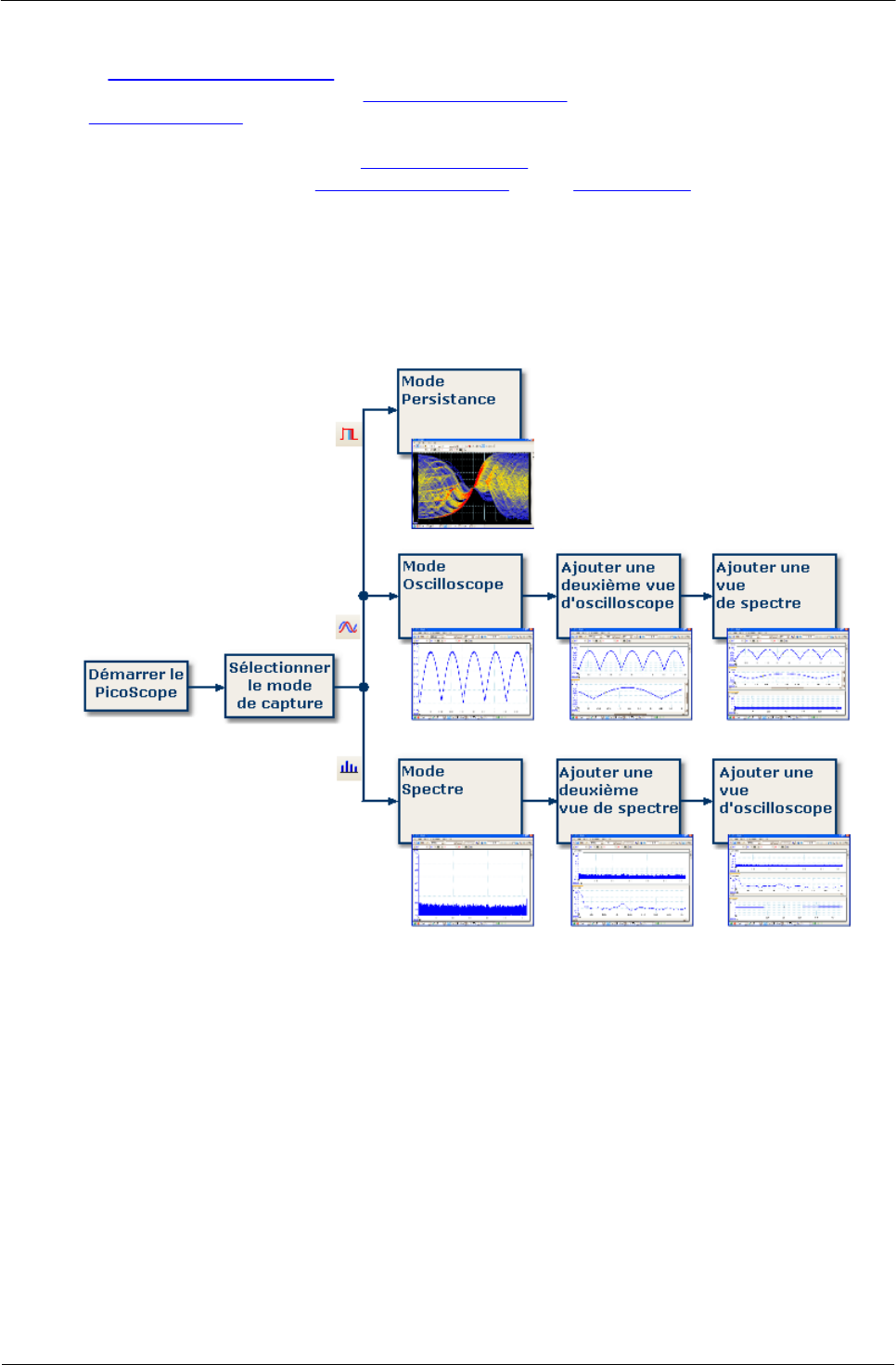

Esempi che mostrano come è possibile selezionare la modalità di acquisizione e aprire

ulteriori viste in PicoScope. In alto: modalità persistenza (solo una vista). Al centro:

modalità oscilloscopio. In basso: modalità spettro.

Quando si usa un tipo di vista secondario (una vista spettro in modalità oscilloscopio,

o una vista oscilloscopio in modalità spettro), appaiono i dati compressi

orizzontalmente invece che visualizzati chiaramente come in una vista primaria.

Normalmente si evita questo inconveniente usando gli strumenti di zoom.
